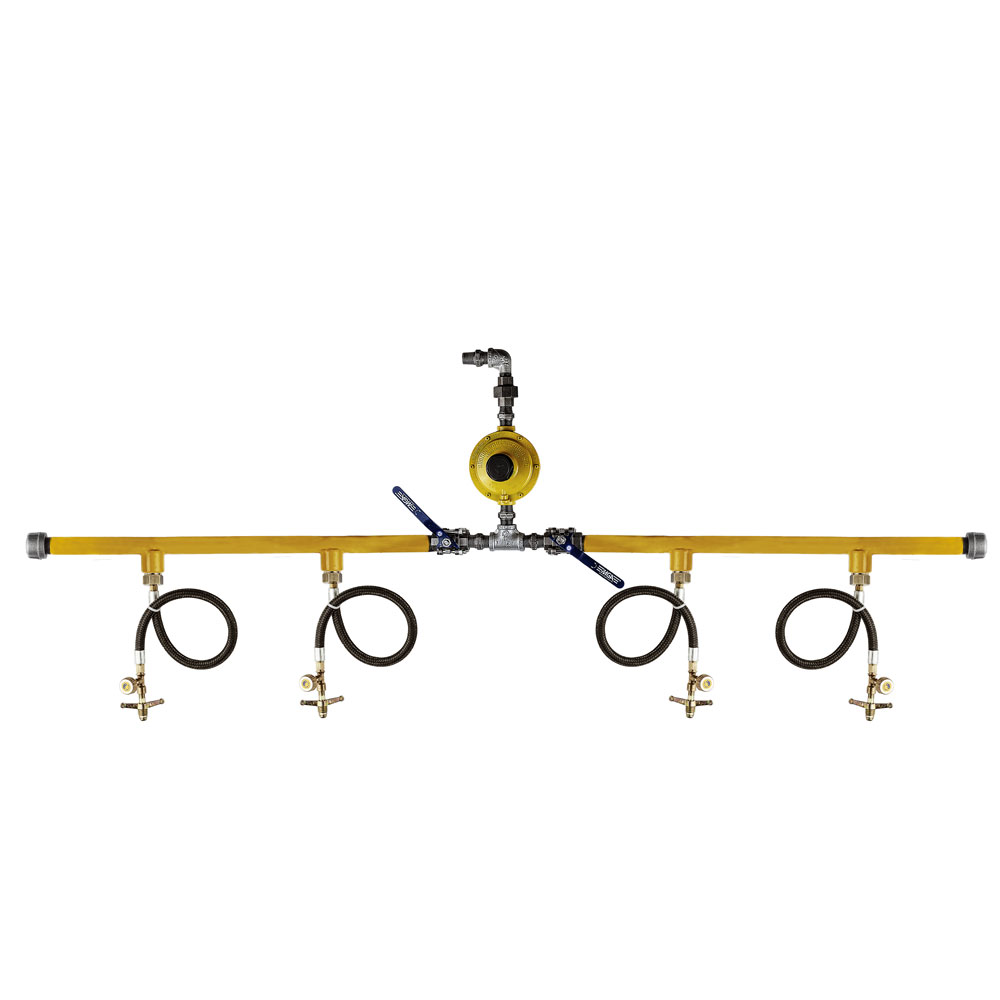

Central de Gás 4 P-13 + Regulador 12 Kg/h AM

Coletor de Gás Completo 4 P-13 + Regulador 12 Kg/h Amarelo

Centrais de Gás

1. Conjunto Técnico de Gás.
2. Central de Gás.
3. Coletor de Gás.
4. 4 Botijão De Gás P-13.
5. 13 Quilos de Gás.
6. Chicotes.
7. Universal.
8. 500 mm.
9. Regulador de Gás.
10. 12 Kg/h.
11. Amarelo.
12. Completo.

Produto

Modelo

12043 - Central de Gás Completa 4 P-13 com Chicote de 0,50 Metro GLP + Regulador de Gás Aliança 12Kgh Amarelo.

Atenção:

Central de Gás Completa 4 P-13 com Chicote de Gás GLP, é comercializada desmontada e é aconselhado que a instalação seja feita por um técnico capacitado e, na montagem, o uso de fita veda rosca para gás é necessária.

Coletor de Gás Completo para 4 Botijões de Gás P-13 GLP + Regulador de Gás Aliança 12 Kg/h Amarelo Baixa Pressão Completo, utilizado em instalação de rede de gás.

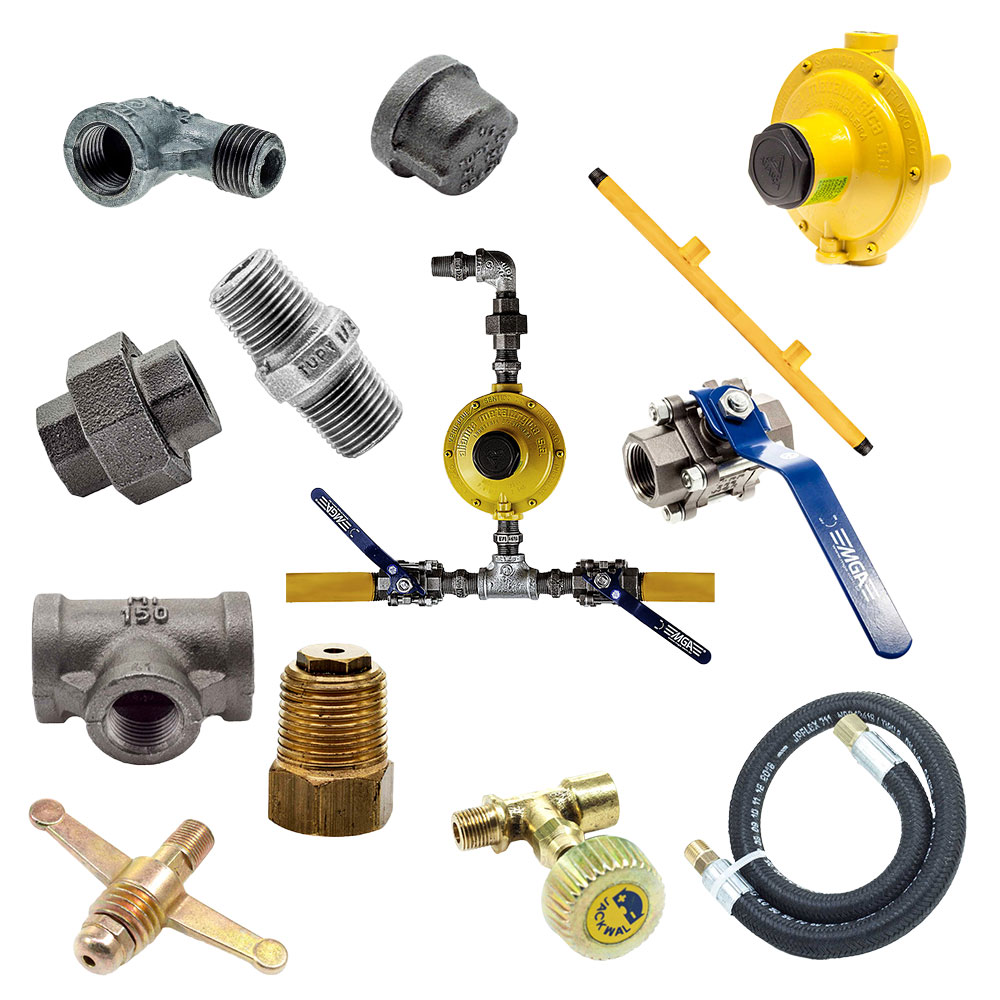

Produtos da central de gás de baixa pressão

05 Peças

• 3190 - Niple Duplo Galvanizado NPT Tupy 1/2" Ferro Maleável.

01 Peça

• 3189 - Cotovelo Galvanizado Tupy 1/2 Macho e Fêmea.

01 Peça

• 1073 - União Tupy Média Pressão Preta.

01 Peça

• 1067 - Regulador de Gás Aliança 76511 12 kg/h AM.

01 Peça

• 1028 - Tampão Tupy 1/2" NPT Média Pressão.

02 Peças

• 4397 - Coletor de Gás 02 Saídas 1/2 55 cm Amarelo.

02 Peças

• 3325 - Válvula de Esfera MGA Tripartida 1/2 NTP Classe 300, passagem reduzida.

01 Peça

• 3187 - Tee Galvanizado Tupi 1/2" NPT Ferro Maleável.

04 Peças

• 872 - Válvula de Retenção de gás em Latão 7/16 NS x 1/2 NPT.

04 Peças

• 0998 - Chicote Pig Tail Flexível 0,50 Metro Para P-13.

04 Peças

• 0323 - Registro de Gás Manopla Metálica Macho e Fêmea 1/8 NPT [I] x 1/8 NPT [E].

04 Peças

• 0893 - Niple Borboleta Rosca Grossa GLP 5/8" x 1/8".

Informação do coletor de gás simples para 4 P-13

Marca

• Diversos fornecedores.

Central

• Para 4 Botijões de gás P-13.
• 13 Quilos de gás.

Quantidade

• 4 (Quatro) Botijão de Gás de 13 Quilos.

Emprego

• Externo.
• Em central de gás.
• Em rede de gás encanado.

Pressão

• Alta Pressão.
• Baixa Pressão.

Tipos de rosca

• NPT.

Dimensão

• 500 mm.

Coletor de Gás para GLP 4 Botijões de Gás P1-3

Utilização

• Residencial.
• Comercial.
• Industrial.

Emprego

• Instalação doméstica para GLP com regulador de gás.
• Em botijão de gás P-13.
• Em gás encanado de baixa pressão.

Atende

• Fogão de gás doméstico.
• Forno a gás.
• Fogão industrial baixa pressão.
• Aquecedor de Gás.
• Lareira a gás.
• Churrasqueira a gás.
• Queimadores de Gás.

Informe do conjunto técnico para botijão de 13 quilos

Detalhes

• A Central de Gás Flexível (Chicote) para Botijão de Gás P-13 é uma ligação flexível para condução de gás em redes encanadas.
• Sendo usado como uma central de gás para suprir o consumo de fogão a gás, fornos a gás, queimador de gás, aquecedor de gás, medidor de gás, gás encanado em sobrados e casas.
• O botijão de gás P-13 (garrafa de gás) quando está com seu volume inteiro contém em seu interior cerca de 85% de GLP em estado liquefeito e 15% em estado de vapor.
• O gás liquefeito de petróleo se evapora na proporção que o bujão de gás se esgota.
• O regulador de gás tem validade de 5 (cinco) anos, e tem que ser sempre respeitada essa validade por segurança. Tanto a Válvula de Gás como a mangueira de gás devem ser trocadas.
• O botijão de gás nunca deve ser deitado, pois é perigoso e prejudica o funcionamento do regulador de vazão de gás e o mesmo deve ficar num lugar de fácil acesso, protegido e ventilado e afastado de fontes de calor, não podendo instalar em local fechado ou confinado, pois é perigoso.
• O gás GLP (conhecido como gás de cozinha), é mais pesado do que o ar, caso haja vazamento pode se alojar em ralos e tubulações, com risco de explosão.

Regulador de Gás Aliança 76511 12 kg/h AM

Utilização

• Industrial.
• Atende fogão a gás doméstico, forno a gás, fogão de embutir cooktop, lareiras a gás, queimador de gás, estufa de gás, fogão industrial e cozinha industrial.

Com parafusos

• Possibilita regulagem.

Vazão

• 12 kg/h GLP.

Temperatura

• Aplicação em temperatura entre -10ºC a +70°C.

Cor

• Amarelo.

Estágio

• Primeiro Estágio ou
• Estágio Único.

Pressão

• Baixa.

Pressão de entrada

• 5,0 Kgf/cm².

Pressão de Saída

• 2.8 kPa.

Roscas

• Entrada - 1/2 NPT.
• Saída - 1/2 NPT.
• Fêmea.

Seta

• Indicativa de passagem do gás para facilitar a instalação.

Utilização

• Botijão de gás P-13 ou P-45.
• Reduz a pressão da chama em até 250 vezes.
• Limita a pressão do botijão de gás, garantindo uma chama constante e uniforme.

Gás

• O GLP (Gás Liquefeito de Petróleo) vem em alta pressão no botijão de gás.

Dados do regulador de gás industrial

Aplicação

• Comercial.
• Industrial.
• Residencial.

Indicado

• Central de gás, para atender fogão e aquecedor em apartamento.

Primeiro Estágio ou Estágio Único

• Na instalação em central de gás, para atender medidor de gás, fogão industrial, cozinha industrial.

Atenção! Com o regulador de gás para fogão industrial

Detalhes

• Aconselha que instalação o mais próximo possível do aparelho de queima.
• O regulador de gás GLP tem Vida útil de 5 (cinco) anos.
• Respeite por segurança essa validade.
• O botijão de gás de cozinha nunca deve ser deitado.
• É perigoso, os sedimentos no interior do botijão prejudicam o funcionamento do regulador de gás.
• Precisa ficar em lugar de fácil acesso, protegido e ventilado e afastado de fonte de calor.
• Não instale em local fechado ou confinado, pois é perigoso.

Cuidado! Com a instalação de gás

Atente-se

• Gás GLP (conhecido como gás de cozinha), é mais pesado do que o ar, caso haja vazamento pode se alojar em ralos e tubulações, com risco de explosão.
• A mangueira de gás plástica ou metálica, nunca deve ser embutida em parede ou piso.
• Se necessário, use tubo de cobre ou tubo de multicamada para uso em GLP.
• Mangueira de gás não deve atravessar parede através de furo.
• Caso necessite, use passador de parede com entrada e saída.
• Ao verificar se há vazamento, teste com espuma de sabão.
• Na união do niple borboleta rosca grossa com o botijão.
• Caso a espuma aumentar ou borbulhar, é indicação de vazamento.

Coletor de Gás 02 Saída 1/2 55 cm

Marca

• Diversas.

Modelo

• 02 Saídas.

Tamanho

• 55 cm.

Pintura

• Eletrostática.

Cor

• Amarela.

Bitola

• 1/2".

Rosca

• NPT.

Material

• Tubo.
• Aço Carbono.
• Shedule 40.
• Pintado.

Norma

• ASTM A 120-A 53 GRAU A.

Gás

• GLP - Gás Liquefeito de Petróleo.

Botijão de Gás

• P-13.
• P-45.

Pressão

• Baixa.
• Alta Pressão.

Emprego do coletor de Gás GLP Amarelo

Uso

• Externo.
• Em central de gás.
• Em rede de gás encanado.

Emprego

• Residencial.
• Comercial.
• Industrial.

Dados

• Instalação doméstica para GLP com regulador de gás.
• Em botijão de gás P-13 ou P-45.
• Em gás encanado de baixa ou alta pressão.

Atende

• Fogão de gás doméstico.
• Forno a gás.
• Fogão industrial baixa pressão.
• Aquecedor de Gás.
• Lareira a gás.
• Churrasqueira a gás.
• Queimadores de Gás.

Chicote Pig Tail Flexível Para P-13

Marca

• Diversos Fornecedores.

Outros nomes

• Chicote para Gás.
• Pig Tail para p-13.
• Mangote para Gás.
• Mangueira para botijão P-13.
• Flexível para P-13.
• Ligação flexível para botijão de gás.

Mangueira

• Nitrilica.

Constituição

• Tubo interior de borracha nitrílica NBR de alta impermeabilidade a gases.

Cobertura

• Trançada em fio sintético de poliéster.

Temperatura

• -40ºC / +90ºC.

Aplicação

• Condução de gás GLP - Gás Liquefeito de Petróleo.

Cor

• Preta.

Conexão

• Macho e Fêmea.

Medidas

• 500 mm.

Tipos de rosca

• Macho 7/16 NS.
• Fêmea 1/8 NPT.

Informe do Mangote para gás P -13

Utilização

• Residencial.
• Comercial.
• Industrial.

Ligação de

• Central de Gás P-13.
• Botijão P-13.
• Conjunto Técnico P-13.
• Forno Industrial.
• Fogão Industrial.
• Ligação entre equipamentos.

Atende

• Fogão de Gás.
• Forno a Gás.
• Central de Gás.
• Conjunto Técnico de Gás.
• Aquecedor de Gás.
• Fornos a Gás.
• Ligação entre equipamentos.

Características do Pig Tail para Botijão P-13

Dados

• Mangote de Gás Flexível Pig Tail, montado em mangueira de borracha sintética resistente a gás GLP (Gás Liquefeito de Petróleo) e GN (Gás Natural).
• O Chicote Flexível Mangueira Nitrílica é revestido com fio sintético mesclado com borracha sintética que serve também como capa.
• Tendo a função de condução de gás o pig tail gás ou chicote flexível está em conformidade com a Norma NBR 13419, sendo constituído por mangueira de borracha tipo 2 de 1/4".
• Esse tipo de Pig Tail de Gás Flexível (Chicote) para Botijão de Gás P-13 é uma ligação flexível para condução de gás em conjunto técnico de gás, sendo usado como uma central de gás para suprir o consumo de fogão a gás, fornos a gás, queimador de gás, aquecedor de gás, medidor de gás, gás encanado em sobrados e casas.

Válvula Esfera MGA Tripartida PP 1/2 NPT

Marca

• MGA - Metalúrgica Golden Art’s.

VET

• Válvula Esfera Tripartida.
• Válvula de bloqueio de fluxo.

Esfera

• Tripartida (um corpo e duas tampas).

Classe

• 300.
• Passagem Plena.

Rosca

• NPT.
• 1/2".

Acionamento

• 1/4 de volta (90º).
• Diminui o tempo de fechamento.

Vedação

• PTFE ou COMPL.

Norma

• ASME B16.34.

Haste

• Prova de expulsão.

Vedação

• Sistema vedação enclausurada.

Gás

• GLP (Gás Liquefeito de Petróleo).
• GN (Gás Natural).

Pressão

• Baixa Pressão.
• Alta Pressão.

Utilização da válvula esfera MGA

Diversos

• Gases.
• Líquidos.
• Vapores.

Instalação de equipamentos

• Central de Gás.
• Forno Industrial.
• Rede de Gás.
• Aquecedores de Gás.
• Fogão Industrial.
• Queimadores Industrial.
• Rede de Gás.

Registro de Gás Manopla Metálica MF 1/8" NPT

Marca

• Jackwal.

Tipo

• Torneira.
• Agulha.

Corpo

• Forjado em latão.
• Proporciona maior dureza.

Resistência

• Contra golpe, choque mecânico e vibração.

Ausência

• Porosidade e trincas.

Manopla Metálica

• 1/8".
• Macho.
• Fêmea.

Rosca

• NPT.

Pressão

• Alta.

Gás

• GLP (Gás Liquefeito de petróleo).

O que faz o registro de gás encanado

• Abre e fecha.
• Controla o fluxo de fluido em tubulações.
• Limita a passagem de gás em alta pressão.

Aplicação do registro gás encanado

• Comercial.

Niple Borboleta Rosca Grossa GLP 5/8" x 1/8"

Marca

• Anfar.

Material

• Zamac.

Pressão

• Alta Pressão.

Gás

• GLP (Gás Liquefeito de Petróleo).

Bitolas

• 5/8 UNC.
• 1/8 NPT externa.

Roscas

• UNC.
• NPT.

Unifica

• Botijão de Gás ao equipamento.

Descrição da borboleta rosca grossa

Destinado

• União de equipamento.

Em

• Central de Gás.
• Conjunto Técnico para botijão P13.
• Ponto de consumo ao medidor de gás.

Emprego do niple borboleta rosca grossa

Utilização

• Predial.
• Residencial.
• Comercial.

Instalação

• Medidor de gás.
• Central de P-13.
• Conjunto Técnico.
• Em Regulador de gás.
• Ponto de consumo, conectado a válvula P-13.
• Ligação entre o Chicote Flexível de Gás (Pig Tail) ao Registro de Gás.
• Conexão com os botijões de gás, P-2, P-5, P-13.

Atende

• Fogões de gás.
• Forno a gás.
• Queimador de gás.
• Aquecedor de gás.
• Medidor de gás.
• Ponto de consumo.
• Cozinha Industrial.
• Restaurantes.

A Consigás - Comércio de Peças e Aparelhos a Gás, Tem em sua linha completa de Coletores de Gás, Central de Gás Alta e Baixa Pressão e conexões, para tornar a sua instalação fácil e segura.
