Cotovelo Tupy 1" NPT 300 LBS Preto Maleável Alta Pressão

Joelho Tupy 1" NPT 300 LBS Ferro Preto Alta Pressão

Conexões de Ferro

1. Joelho.
2. 90 Graus.
3. Fundição Tupy.
4. Ferro Preto.
5. Maleável.
6. 300 Lbs.
7. Alta Pressão.
8. Uso até 2.000 Lbs.
9. 1" NPT 300 LBS.
10. 1/2" Polegadas.
11. NPT.
12. Tupy.
13. Conexões de ferro.
14. 2015.
15. 68.07.007.41

Produto

Item

1160 - Joelho Tupy 90 Maleável 1" NPT 300 LBS Ferro Preto Alta Pressão.

Conexão de Ferro Tupy Tipo Cotovelo 90 Maleável 1" NPT 300 LBS Ferro Preto Alta Pressão, aplicada para o transporte de líquidos, gases e vapores.

O que se sabe sobre conexões de ferro fundido Tupy 1" NPT 300 LBS

Marca

• Empresa Tupy.

Tipo

• Conexão tupy.

Tipo

• Cotovelo 90 Maleável.

Rosca

• NPT.
• Interna e externa cônica.

Polegada (")

• 1"

Milimetro (mm)

• 25.

Dimensões (mm)

• 41.4.

Peso (gramas)

• 522.

Libras (lbs)

• 300.

Uso(lbs)

Normas ABNT

• NBR 12912.
• ANSI B 1.20.1.

Material

• Montada concordância as Normas
• ABNT 6590 e ASTM a 197 em ferro preto maleável.

Defesa Superficial

• Acabamento Preto (óleo não toxico).
• Ou Galvanizas a Fogo.
• Normas 6323 e ASTM A 153.

Conexões Tupy 1" NPT 300 LBS - Marcas

Gravação na Peças

• Diâmetro Nominal.
• Monograma MI (Malleabre Iron = Ferro Maleável).
• Monograma WOG (water, oil and gás = água, óleo e gás).
• Numero 300 (Indicado Classe).
• Numero 2000 ou 1500 ou 500 (indicativo da pressão serviço em psi, na faixa de -29 a 66C).
• Nome BRASIL (indicando o pais produtor)
• Monograma (Underwiters Laboratorias INC.)
• Obs: quando as dimensões das peças permitem a gravação.

Conexão Tupy 1" NPT 300 LBS - Inspeção

Inspecionadas pelas especificações das normas

• ABTN NBR 6925.
• ASME B 16.3.
• ASME B 16.39.

Aplicação da conexão de ferro

Condução

• Líquidos.
• Gases.
• Vapores.

Conexões TUPYNPT 1" NPT 300 LBS

Normas de Fabricação

• ABNT NBR 6925.
• ASME B 16.3.
• Exceto as Uniões Especificadas na Norma
• ASME B 16.39.

Acabamento do joelho Tupy Alta pressão.

• Proteção.
• Galvanizado a fogo (zincagem por imersão a quente), conforme ABNT NBR 6323 e ASTM A-153.

Diferentes revestimentos

• Especiais (pinturas Epóxi, cataforética, híbrida, dupla galvanização, etc.)
• Sob consulta.

Aplicação

• Industrial.
• Comercial.
• Residencial.

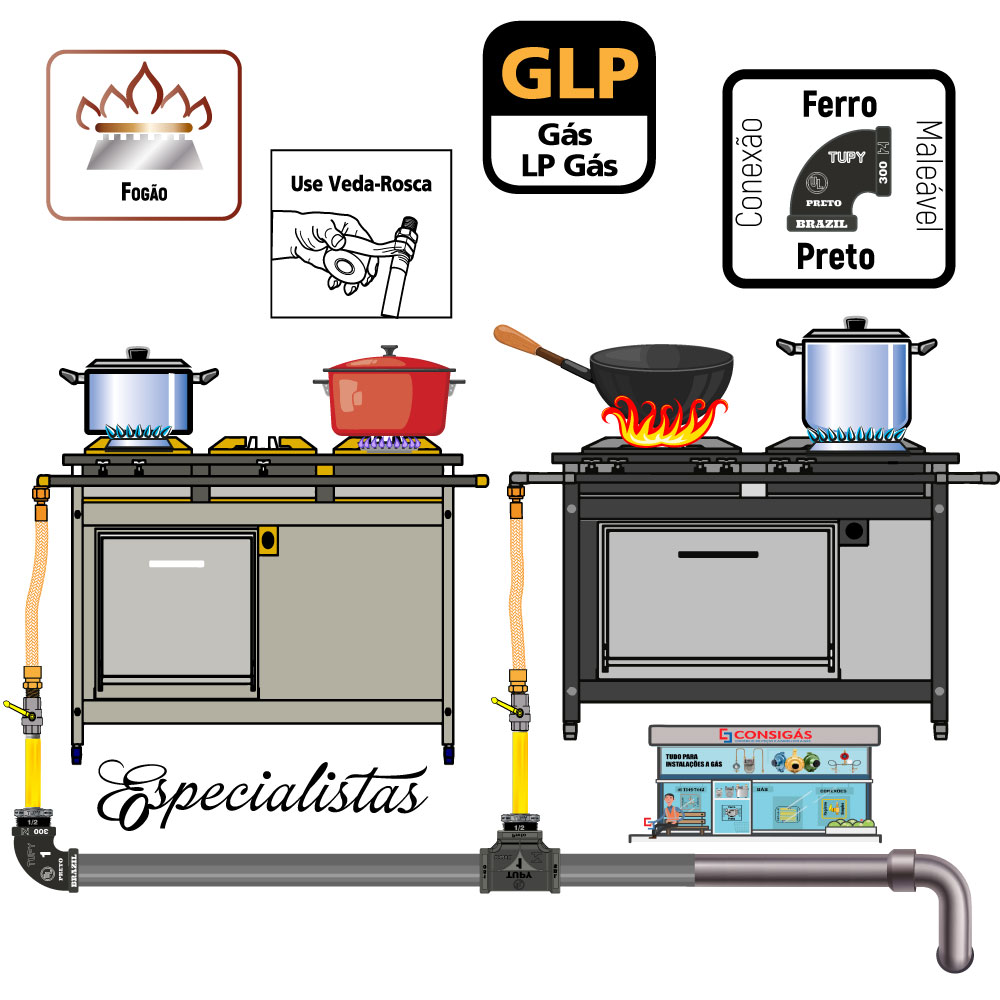

Na instalação

• Gás GN ou GLP
• Água.
• Vapor.
• Óleo.
• Varias instalações hidráulicas.

Vantagem dos Joelho tupy ferro preto 300 lbs.

Garantia

• De industrialização reconhecida.

Duráveis

• Nas mais duras condições.

Versáteis

• Em transporte de Líquidos, vapores e gases.

Suporte de Aplicação.

• Assistência Técnica, Curso e palestras.
• Presente em diversos Países.

Esclarecimento sobre ferro fundido maleável preta

Usado

• Ferro fundido que mostra em sua microestrutura, no estado bruto de fundição, o carbono na forma totalmente combinada e que após trato térmico de maleabilização pode expor grafita de recozimento (compacta), ferrita, perlita ou microestrutura de têmpera e revenido, sem a presença expressiva de carbonetos eutéticos.4

Dados das conexões TUPY

• São listadas pela Associação Brasileira de Normas Técnicas (ABNT), entre as quais podem ser salientadas algumas de relevada importância:
• Resistência ao Desgaste.
• Resistência Mecânica.
• Resistência à Corrosão.

Aplicado do cotovelo MF (joelho) Tupy NPT 150 lbs

• O ferro maleável é um material utilizado praticamente em todos os ramos industriais.
• Sua utilização é imprescindível na fabricação de peças de formas complexas, sujeitas aos mais variados trabalhos, onde tem excelente desempenho por toda a vida da máquina ou equipamento de que fazem parte.
• O ferro maleável, tem propriedades comprovadamente nobres, é utilizada para peças da indústria automobilística, eletrotécnica, ferroviária, etc., que são submetidas a condições de uso extremamente severas.
• TUPY S.A., uma das maiores supridoras destas peças, usa o mesmo material para fabricação de sua linha de conexões.
