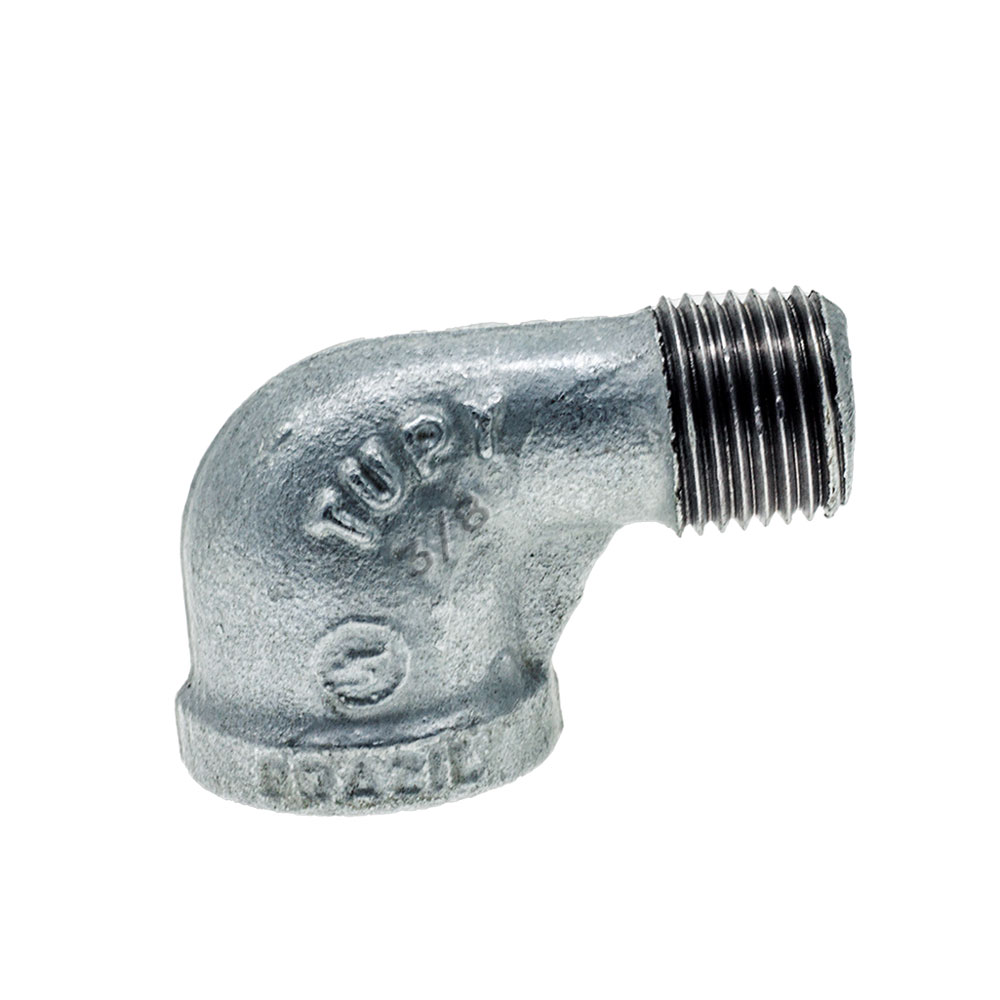

Cotovelo Tupy Galvanizado 3/8" NPT Macho e Fêmea 150 LBS

Cotovelo Tupy Galvanizado 3/8" NPT Macho Fêmea Ferro Maleável

Conexões de Ferro Galvanizado:

• Ferro Maleável Galvanizado.
• Média Pressão.
• Tupy Indústria.
• Classe 150.
• Até 300lb.
• NPT.
• Galvanizada.
• 3/8" NPT.
• 69.11.003-43.
• 1030-G.

Modelo

Item

7027 - Cotovelo Tupy Galvanizado 3/8" NPT Ferro Maleável, Média Pressão, classe 150 Lbs.

Cotovelo Galvanizado 3/8" NPT Macho e Fêmea Tupy Ferro Maleável, Média Pressão, classe 150, uso para o transporte de líquidos, gases e vapores.

Dados da Conexão 3/8" NPT de Ferro Galvanizada Tupy Media Pressão

Marca

• Tupy S/A

Ferro Fundido

• Maleável.
• Galvanizado.
• Ferro Fundido

Pressão

• Média.
• Até 300lbs

Classe

• 150 Lbs.

Bitola

• 3/8" NPT.

Rosca

• NPT
• Macho
• Fêmea

Aplicação

• Líquidos.
• Gases.
• Vapores.

Garantia

• 5 Anos

Certificação

• Conformidade com as especificações das normas Nacionais e Internacionais.

Instalação

• Seguras.
• Duráveis.
• Fácil instalação.

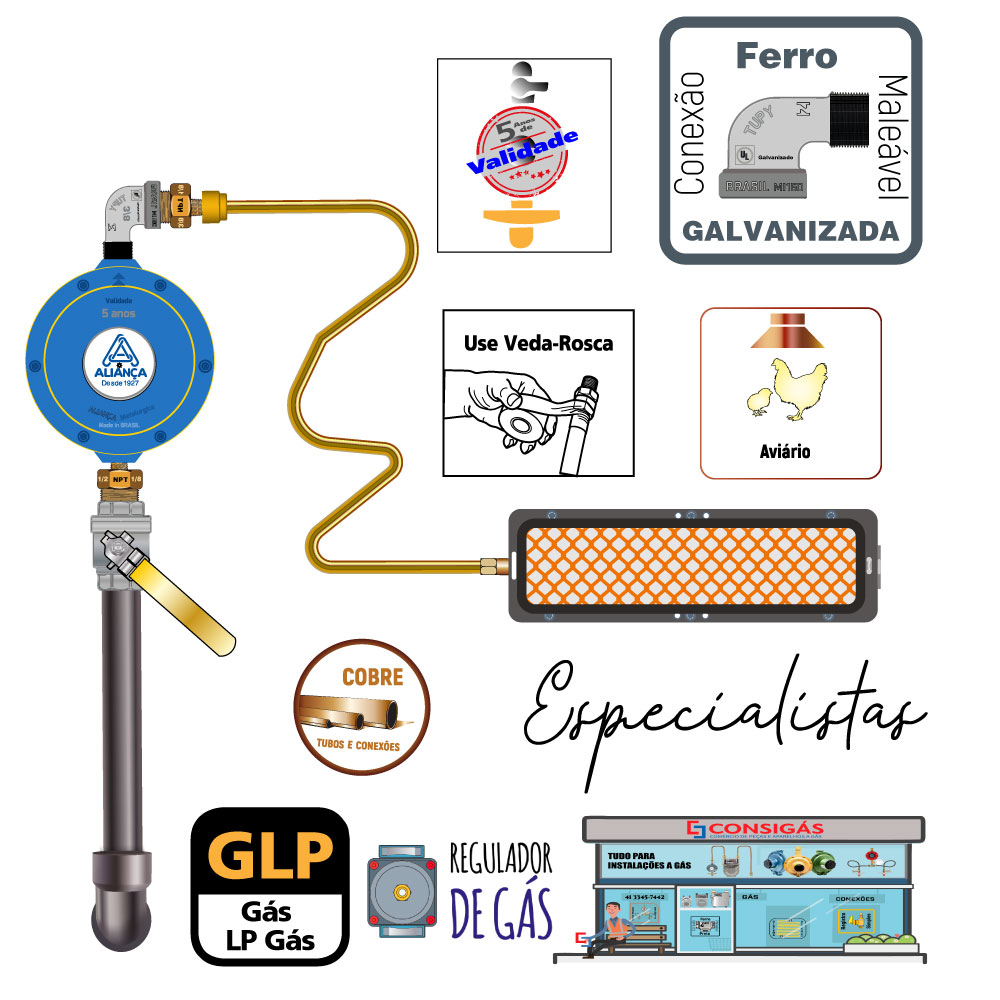

Conexão 3/8" NPT Tupy usada em instalação de gás

Gás

• GN - Gás Natural.
• GLP - Gás Liquefeito de Petróleo.

Hidráulica

• Vapor.
• Água.

Outras Aplicações hidráulicas

Transporte

• Óleo.
• Outros líquidos.
• Conexão de gás Tupy galvanizada

Manufaturadas de acordo com as Normas

• ABNT NBR 6925 e ASME B 16.3.

Menos

• Buchas de Redução e Bujões.
• Regulada pela norma ASME B 16.14

Uniões

• Pela Norma ASME B 16.39.
• Conexões TUPY NPT Média Pressão

Produção

• De acordo com as normas ABNT NBR 6590.
• ASTM A-197M em ferro maleável preto.

Conexões TUPY NPT

• As roscas de vedação de acordo com a Norma.
• ABNT NBR 12912.
• ANSI B 1.20.1. (rosca interna e externa cônica).
• Gravação na conexão galvanizada Tupy média pressão

O nome

• Tupy.
• (exceto nos diâmetros nominais de x ¼ a ¾ x ½ nas Buchas de Redução e ¼ e nos Bujões).

Diâmetro nominal

• 3/8" NPT.

O monograma

• MI (Malleable Iron = Ferro Maleável) menos nas Buchas de Redução e Bujões.
• NPT (National Pipe Taper), somente nas Buchas de Redução e Bujões.
• Underwiters Laboratories Inc.

A classe

• Número 150, menos nas Buchas de Redução e Bujões.

País onde e produzida

• BRAZIL.

Acabamento da Cotovelo TUPY média pressão.

• Proteção.
• Galvanizado a fogo (zincagem por imersão a quente), conforme ABNT NBR 6323 e ASTM A-153.

Outros revestimentos

• Especiais (pinturas Epóxi, cataforética, híbrida, dupla galvanização, etc.)
• Sob consulta.
• As conexões 3/8" NPT TUPY - Média Pressão usadas.

Condução

• Líquidos.
• Gases.
• Vapores.

Uso

• Industrial.
• Comercial.
• Residencial.

Na instalação.

• Gás GN ou GLP
• Água.
• Vapor.
• Óleo.
• Varias instalações hidráulicas.

Benefício das conexões Tupy 3/8" NPT.

Garantia

• De industrialização reconhecida.

Duráveis

• Nas mais rígidas condições.

Versáteis

• Em Transporte de Líquidos, vapores e gases.
• Suporte de Aplicação.
• Assistência Técnica, Curso e palestras.
• Presente em diversos Países.

Explicação Ferro Fundido Maleável

• Ferro fundido que mostra em sua microestrutura, no estado bruto de fundição, o carbono na forma totalmente combinada e que após trato térmico de maleabilização pode expor grafita de recozimento (compacta), ferrita, perlita ou microestrutura de têmpera e revenido, sem a presença expressiva de carbonetos eutéticos.

Características das conexões TUPY 3/8" NPT

• São listadas pela Associação Brasileira de Normas Técnicas (ABNT), entre as quais podem ser salientadas algumas de relevada importância:
• Resistência ao Desgaste.
• Resistência Mecânica.
• Resistência à Corrosão.

Emprego do Cotovelo macho e fêmea Tupy 3/8" NPT galvanizada

• O ferro maleável é um material utilizado praticamente em todos os ramos industriais.
• Seu emprego é imprescindível na fabricação de peças de formas complexas, sujeitas aos mais variados trabalhos, onde tem excelente desempenho por toda a vida da máquina ou equipamento de que fazem parte.
• O ferro maleável, tem características comprovadamente nobres, é usada para peças da indústria automobilística, eletrotécnica, ferroviária, etc., que são submetidas a condições de aplicação extremamente severas.
• TUPY S.A., uma das maiores supridoras destas peças, usa o mesmo material para fabricação de sua linha de conexões.

Conversão

• 1 bar = 14,5 psi.
• 1 bar = 0,1 Mpa.
• 1 bar = 1 kgf/cm2.
• 1 psi = 1 lbf/pol2.

A Consigás Comércio de Peças e Aparelhos a Gás, trabalham com uma linha de conexões média pressão galvanizadas, para tornar sua obra mais simples.
