Filtro de Gás Comap 1/2 NPT 75 micra

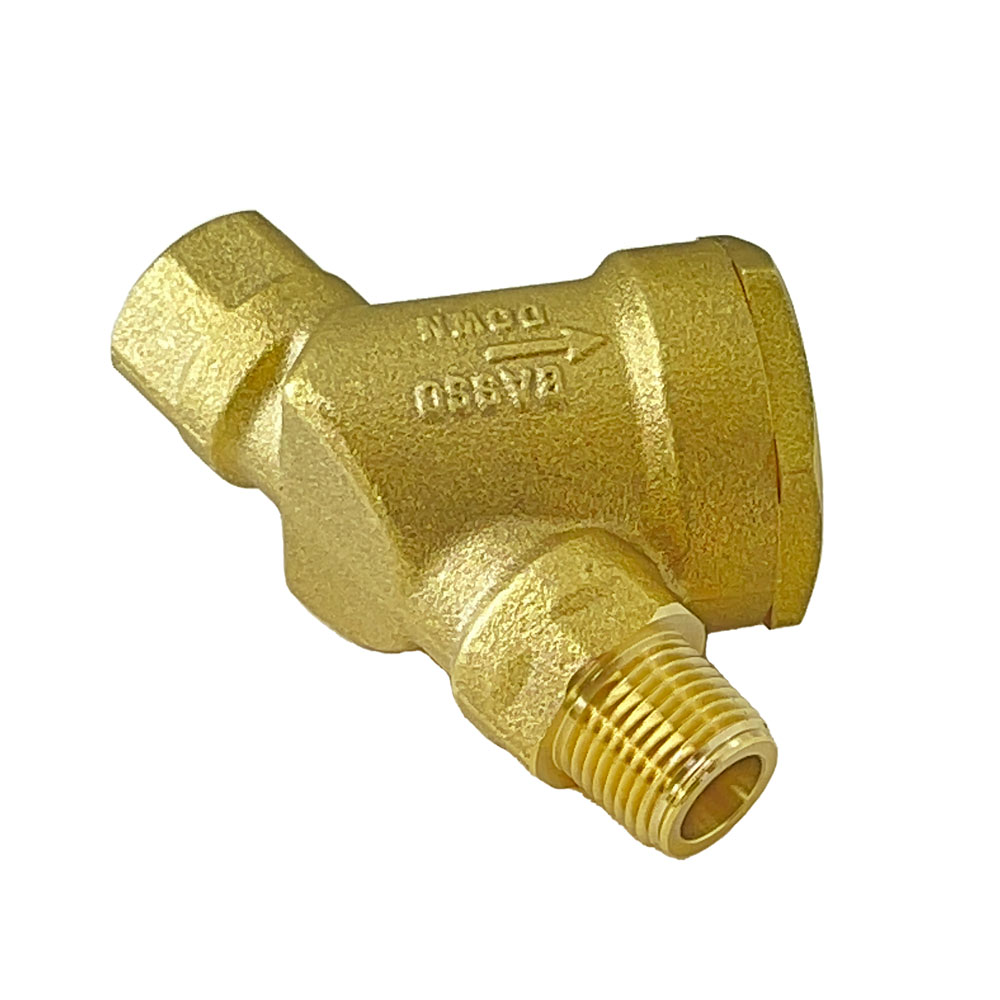

Filtro Y 1/2 " NPT MF 75 micra Latão para rede de Gás

Conexões para Gás

1. Filtro para rede de Gás.
2. Filtro com refil
3. 75 micra.
4. Bronze Sinterizado.
5. Corpo Latão Forjado.
6. Entrada NPT.
7. 1/2".
8. 004401NP

Produto

Modelo

3271 - Filtro Y 1/2 " NPT MF 75 micra Latão para rede de Gás

Filtro Y 1/2 " NPT MF 75 micra Latão para rede de Gás, Aplicado na filtragem de partículas nos diferentes modelos de fluidos líquidos ou gasosos em tubulações industriais.

Dados do Filtro Y 1/2 " NPT MF 75 micra Latão para rede de Gás

Marca

• Clesse/Comap.

Modelo

• 004401NP.

Pressão

• Alta.
• Baixa.

Rosca Entrada

• NPT".
• Roscas: Gás, NPT, BSPT, BSP, DIN259/2999.

Bitola

• 1/2"

Corpo

• Latão Forjado.

Filtro

• Refil.
• 75 Micra.
• Bronze sinterizado.

Aplicação

• Para fluidos gasosos e líquidos.
• GLP (Gás Liquefeito de Petróleo).
• Outros Gases.

Cartucho

• Filtrante intercambiável.

Limite de filtragem

• 50-75-80.

Pressão

• PN 25 Bar.

Temperatura de funcionamento

• -20®C/ +60aC.

Construção

• Corpo em latão.
• Cartucho filtrante de aço inoxidável.
• Bronze sinterizado.
• (modelo 1/2" e 1") ou bronze sinterizado
• (mod. 1/4 ").
• O O-ring e a junta vedante são de elastômero resistentes ao GPL.
• Tampa em latão ou alumínio.
• Alguns filtros são dotados de um magnete para capturar partículas metálicas.

Junções

• A seta indica a direção da passagem do fluido.
• As roscas de entrada e de saída podem ser BSP, NPT ou métrica.

BSP:

• Nada estampado no corpo

NPT:

• Estampado no corpo

Métrica

• Nada estampado no corpo.

Características de funcionamento

• Perda de carga com GPL, consultar as curvas.
• Q=fluxo em Kg/h de GPL
• p.in.= pressão de entrada.
• AP = perda de carga em % depressão de entrada.
• Conforme manual junto a filtro.

Montagem do Filtro 1/2" 75 micra de Gás da Comap

• Posicionar o filtro com
• A tampa virada para baixo,
• As junções de entrada e de saída na mesma direção da passagem do fluido.

Cuidado

• A instalação e a manutenção devem ser efetuadas por pessoas com a habilidade necessária em relação ao tipo de gás e da aplicação.

Manutenção do Filtro da Comap com refil 75 micra

• Quando se troca o cartucho do filtro (C),
• Deve-se trocar também o O-ring (E).
• E a junta vedante (D) fornecidos com o Kit de substituição.
• Desenroscar a tampa (F) substituir seus elementos e enroscar de novo a tampa.

Kit de substituição do filtro

• kit de substituição è composto por um cartucho filtrante, por anilha e por uma junta isolante.

O que é a Oleína?

Terminologia de comércio

• Óleo, graxa.

Característica

• Éster orgânico de cadeia longa.

Plastificante

• Dioctil Ftalato.

Onde esta Presente

• A oleína (óleo ou graxa) está presente no Gás Liquefeito de Petróleo - GLP.
• A quantia crescente de insaturados dentro do GLP, proporcionará a quebra da cadeia de carbono, juntando em cadeias maiores, produzindo esta “oleína”, que se sedimenta principalmente pela redução da taxa de vaporização dos botijões de gás.
• A oleína estraga o diafragma de borracha nitrílica.

Estragos provocados pela OLEÍNA

Com Regulador de Gás

• Danifica a característica mecânica de seu diafragma em conservar estável a pressão de saída.
• No primeiro estágio cresce a pressão, ocasionando o descolamento de chama, e crescendo demasiadamente o nível de CO.
• No caso estremado deixa passar a mesma pressão de entrada, provocando danos nas válvulas de gás dos aquecedores, estragando a sua estanqueidade, e qualquer ignição pode ocasionar um sinistro.

Com Aquecedor

• Perde a característica mecânica de seu diafragma em fornecer a quantia ideal de gás para uma combustão estequiométrica, causando aumento do nível de CO, fuligem e má combustão.
