Kit Tubulação 23 Metros + Joelho + Conector Fêmea 16mmx1/2"NPT

Kit Tubulação para Gás 23,00 Metros Emetti + Joelho + Conector Fixo Fêmea 16 mm x 1/2" NPT

Conexões de Gás

1. Tubo Pex Multicamada.
2. Conexões crimpadas.
3. NPT.
4. Junta mecânica por prensagem ou crimpagem.
5. Emetti Gás.
6. Joelho para Gás.
7. Conector Fixo Fêmea.
8. 16 mm.
9. 1/2" NPT.
10. 23,00 Metros.

Atenção!

• Esse kit de tubulação é montado por metro, com a conexões nas pontas do tubo.
• Já vem crimpado nas conexões e não podendo ser ajustado.
• Caso haja necessidade de outro tamanho, consulte-nos.

Produto

Item

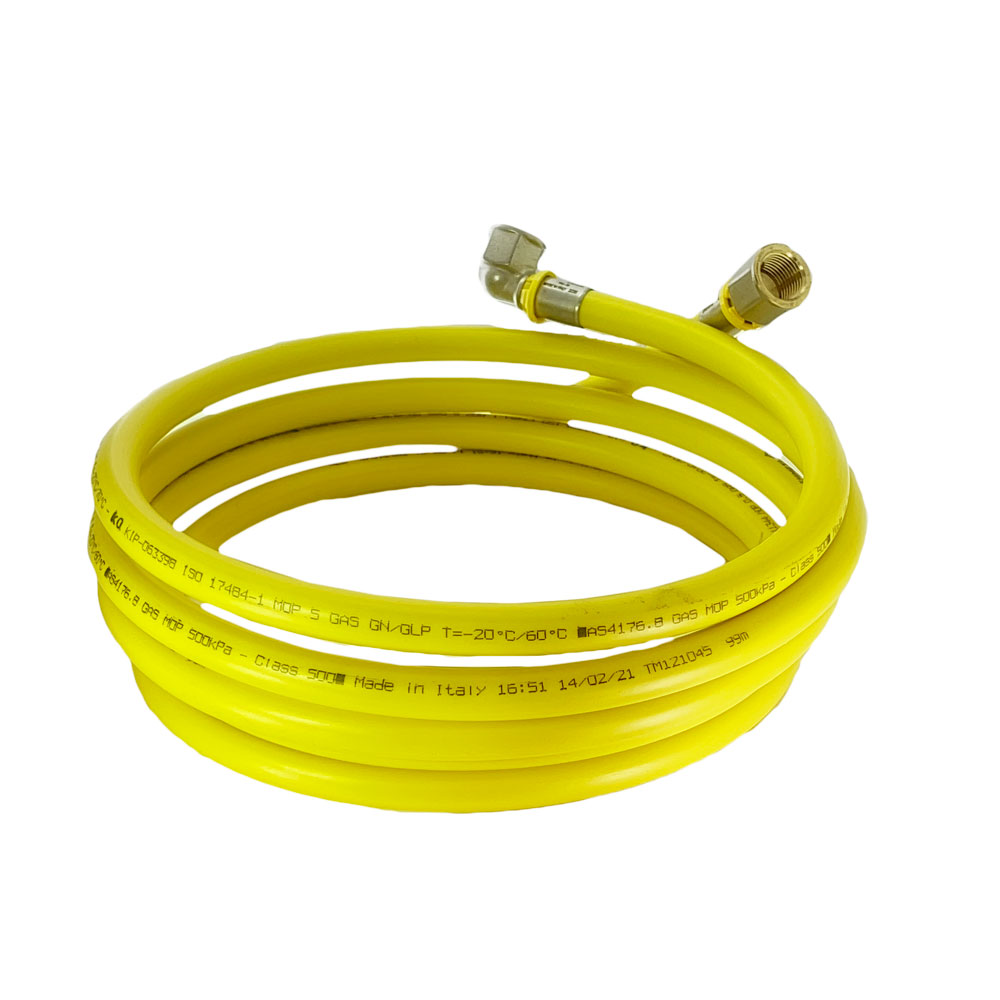

12216- Kit tubulação Gás 23 Metros Emetti + Joelho 90º + Conector Fixo Fêmea 16 mm x 1/2" NPT.

Kit tubulação Gás 23 Metros Emetti + Joelho 90 +Conector Fixo Fêmea 16 mm x 1/2" NPT crimpado, pronto para ser instalado em parede interna ou embutida.

Dados sobre o kit tubo multicamada:

Constitui o conjunto de tubo Pex mais conexões crimpadas

• 6602 - Tubo de Gás Multicamada Emetti PEX-AL DN 16x2 Amarelo.
• 6604 - Joelho 90º RoscaFêmea Emetti Gás DN 16mm x 1/2 NPT.
• 6603 - ConectorFixo Fêmea Emetti Gás DN 16mm x 1/2 NPT.

Informação

• Ideal para fazer instalação, que seja ponto x ponto, mesmo não sendo em linha reta, pois o tubo é flexível e de fácil manuseio.
• A metragem do tubo é fixa, pois a conexões são crimpadas (Prensadas) e não podem ser alteradas.
• Oferecemos os tamanhos prontos nas metragens de 01 A 30 metros, caso necessite outros tamanhos consulte-nos.

Exemplos de uso do kit tubulação

Instalação nova

• Que saia da central de gás e vai até o ponto de consumo (fogão a gás ou aquecedor a gás).

Adequação do ponto de consumo

• Mudança do ponto de gás de cozinha, para pôr o registro de fechamento do gás em local seguro e de fácil acesso conferindo maior praticidade e segurança para sua instalação de gás.

Atenção!

• Conforme exigência dos fabricantes de fogões, o ponto de consumo tem que estar livre e de fácil acesso, senão eles não fazem a instalação.

Dados do kit conexão de gás para tubo multicamada

Composição

• Corpo em latão forjado e niquelado.
• Anel isolante em policarbonato.
• Anel em aço inox.
• Anel de vedação interna (dupla vedação).

Informação

• Tubos e conexões que transportam gás liquefeito de petróleo (GLP) e gás natural (GN) em em instalações residencial, comercial e industrial.
• Fabricado por camadas de polietileno e alumínio (Al) intercaladas, contendo as vantagens de boa resistência térmica, química, à corrosão, ao envelhecimento e a intemperismos.
• As conexões são feitas em latão e a junta mecânica por prensagem ou crimpagem, que completam a segurança do sistema.

Revestimento

• Interno em polietileno reticulado (PEX) Adesivo Alumínio Adesivo.
• Externo em polietileno (PE/PEX).
• De fácil curvatura, manualmente ou com auxílio de curvadores, conservando a forma curvada.
• Simples instalação por ser flexível, e utiliza um número menor de conexões e com isso a perda de carga e menor ao longo do sistema.
• Use de ferramenta de crimpagem e necessário nesse tipo de instalação.
• A ferramenta pode ser manual ou elétrica.

Dados de aplicação das conexão de gás e do tubo de gás crimpado

Corte

• O tubo de Gás com a ferramenta adequado, confirmando se o corte está perpendicular ao eixo do tubo.

Calibração:

• Faça a calibração da extremidade cortada com o calibrador de gás.
• Fase é fundamental, pois determina o diâmetro correto interno do tubo e cria o chanfro para a inserção da conexão.

Introdução da conexão

• Empregue a conexão no tubo até o ponto máximo, comprovando o posicionamento através das aberturas presentes no anel de plástico.

Prensagem

• Coloque a matriz alinhada com o anel plástico da conexão de modo que a parte externa do anel de plástico e a parte interna da matriz fiquem alinhadas.
• Ligue a prensa até terminar o procedimento de prensagem, ou faça o fecho do alicate para completar o processo.
• Final da instalação
• Recolha a prensa, abrindo as garras, ou abra o alicate e a conexão estará pronta.

Benefício do uso dos tubos de gás Crimpado

Bobinas

• Os tubos são produzidos em bobinas que facilitam o transporte.
• Podem ser cortados em tamanho necessário, sem que sobrem pedaços, gerando economia de material na instalação de gás.

Fabricado

• Diâmetros nominais (mm) DN 16, DN 20, DN 26 e DN 32
• Comprimento comercial (m) 16 e 20 mm – bobinas de 100 m 26 e 32 mm – bobinas de 50 m
• Cor externa Amarela simbolizando o gás.

Características

• Pressão máxima de operação 5 bar.
• Temperatura máxima de trabalho 60 °C.
• Corpo em latão forjado e niquelado.
• Anel isolante em policarbonato.
• Anel em aço inox.
• Anéis de vedação internam (dupla vedação).
• Normas
• Segue às normas ISO 17484-1 e ISO 17484-2
• Sistema de tubo multicamada para instalações internas de gás com pressão máxima de operação 5 bar.
• A norma brasileira
• Está em elaboração pela ABNT, com base na ISO 17484, e está sendo atualmente trabalhada pelo Comitê de Estudos do CB09 > CE- 09:301.04.

A Consigas Comércio de Peças e Aparelhos a Gás, tem uma linha completa da Indústria Emetti, para atender todos os tipos de instalações de água e gás
