Kit Tubulação Gás 24,00 Metros Emmeti + Joelho 16 mm x 1/2"

Kit tubulação Gás 24,00 Metros Pex Multicamada e conexões crimpadas

Tubos e Conexões para Gás

1. Sistemas para gás.
2. Tubo para Gás.
3. Kit Instalação de Gás.
4. Flexivel.
5. Crimpado.
6. Prensado.
7. Pex-AL-PEX.
8. 16 mm x 2 mm.
9. Amarelo.
10. Emmeti.
11. GASPEX.
12. GLP.
13. 24,00 Metros Metros.
14. Pronto para Uso.

Atenção!

• Esse Kit de tubulação é montado por metro, com a conexões nas pontas do tubo.
• Já vem crimpado nas conexões e não podendo ser ajustado.
• Caso haja necessidade de outro tamanho, consulte-nos.

Tipo

• 12288 - Kit Tubulação Gás 24,00 Metros + Joelho 1/6 mm x 1/2".

Dados sobre o Conjunto tubo multicamada 24,00 Metros Metros

Compõe o conjunto de tubo Pex mais conexões crimpadas

24,00 Metros

6602 - Tubo de Gás Multicamada Emetti PEX-AL DN 16x2 Amarelo.

02 Peças

6604 - Joelho 90° Fêmea Emetti Gás DN 16 x 1/2 NPT.

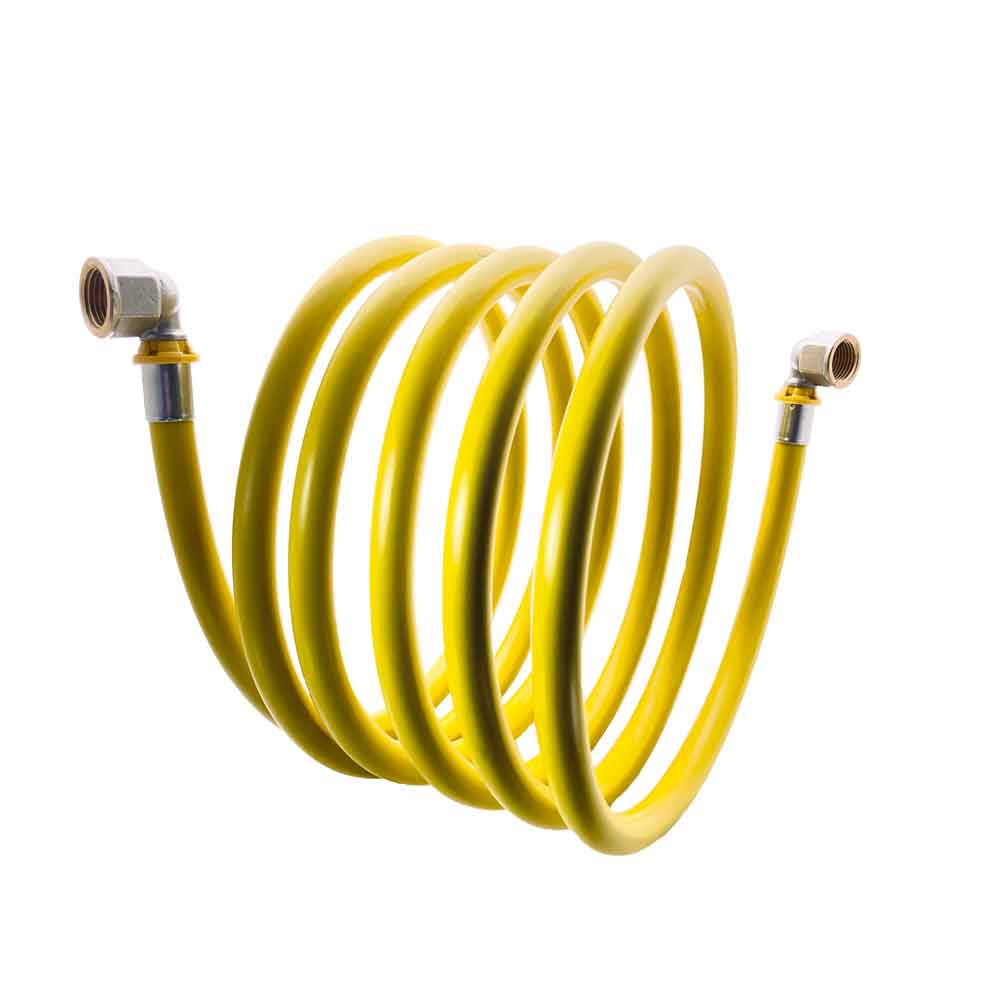

Conjunto tubulação Emetti Gás Pex Multicamada 16 mm + joelho 16 mm x 1/2 NPT crimpado, pronto para ser instalado em parede interna ou embutida.

Marca

• Emetti

Aplicação

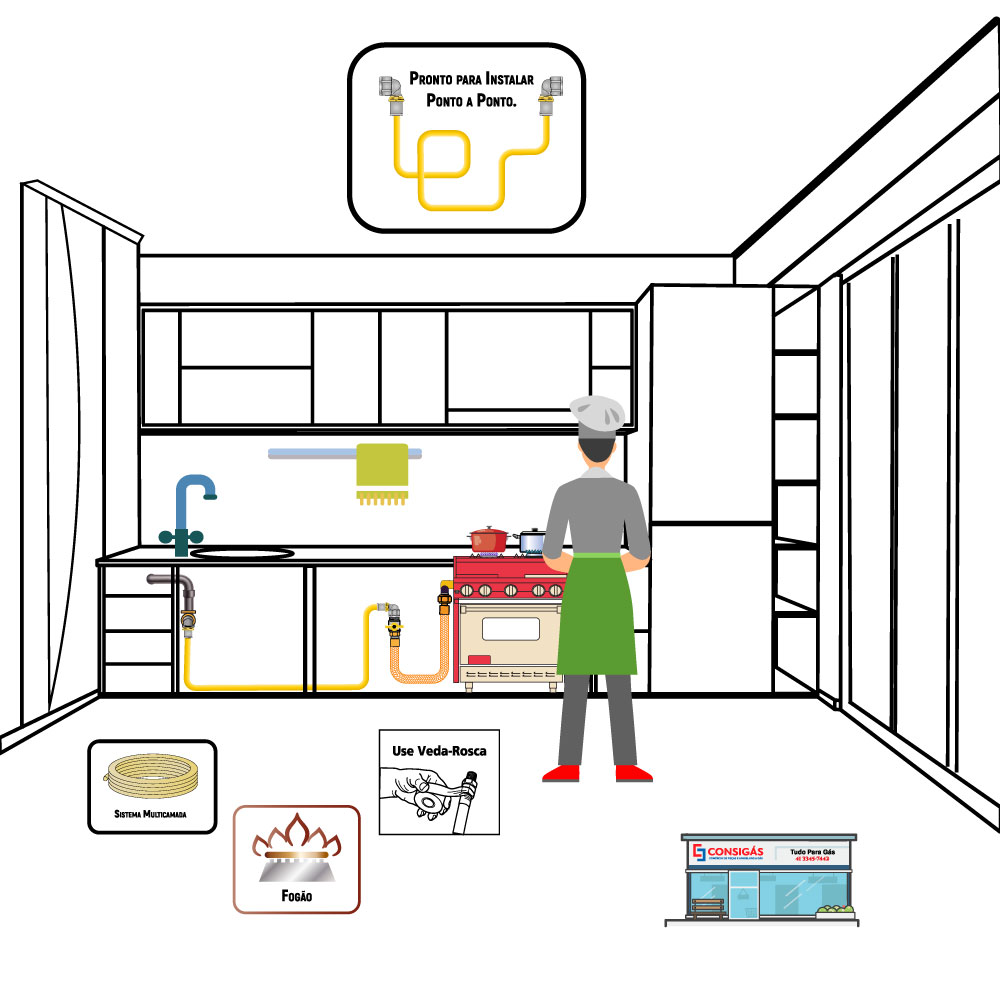

• Ideal para fazer instalação, que seja ponto x ponto, mesmo não sendo em linha reta, pois o tubo é flexível e de fácil manuseio.
• A metragem do tubo é fixa, pois a conexões são crimpadas (Prensadas) e não podem ser alteradas.
• Oferecemos os tamanhos prontos nas metragens de 01 A 30 metros, caso necessite outros tamanhos consulte-nos.

Produto de Aplicação do kit tubulação Multicamada

Instalação nova

• Que saia da central de gás e vai até o ponto de consumo (fogão a gás, aquecedor a gás ou medidores de gás).

Adequação do ponto de consumo

• Mudança do ponto de gás de cozinha, para pôr o registro de fechamento do gás em local seguro e de fácil acesso conferindo maior praticidade e segurança para sua instalação de gás.

Atente-se!

• Conforme exigência dos fabricantes de fogões, o ponto de consumo tem que estar livre e de fácil acesso, senão eles não fazem a instalação.

Dados do kit conexões de gás para tubo multicamada

Compoem

• Corpo em latão forjado e niquelado.
• Anel isolante em policarbonato.
• Anel em aço inox.
• Anel de vedação interna (dupla vedação).

Detalhes

• Tubos e conexões que transportam gás liquefeito de petróleo (GLP) e gás natural (GN) em em instalações residencial, comercial e industrial.
• Fabricados por camadas de polietileno e alumínio (Al) intercaladas, contendo as vantagens de boa resistência térmica, química, à corrosão, ao envelhecimento e a intemperismos.
• As conexões são feitas em latão e a junta mecânica por prensagem ou crimpagem, que completam a segurança do sistema.

Revestimento

• Interno em polietileno reticulado (PEX) Adesivo Alumínio Adesivo.
• Externo em polietileno (PE/PEX).
• De fácil curvatura, manualmente ou com auxílio de curvadores, conservando a forma curvada.
• Simples instalação por ser flexível, e utiliza um número menor de conexões e com isso a perda de carga e menor ao longo do sistema.
• Utilização de ferramenta de crimpagem e necessário nesse tipo de instalação.
• A ferramenta pode ser manual ou elétrica.

Informe de Uso das conexão de gás e do tubo de gás crimpado

Corte

• O tubo de Gás com a ferramenta adequado, confirmando se o corte está perpendicular ao eixo do tubo.

Calibração:

• Faça a calibração da extremidade cortada com o calibrador de gás.
• Fase é fundamental, pois determina o diâmetro correto interno do tubo e cria o chanfro para a inserção da conexão.

Introdução da conexão

• Coloque a conexão no tubo até o ponto máximo, comprovando o posicionamento através das aberturas presentes no anel de plástico.

Prensagem

• Coloque a matriz alinhada com o anel plástico da conexão de modo que a parte externa do anel de plástico e a parte interna da matriz fiquem alinhadas.
• Ligue a prensa até terminar o procedimento de prensagem, ou faça o fecho do alicate para completar o processo.
• Final da instalação
• Recolha a prensa, abrindo as garras, ou abra o alicate e a conexão estará pronta.

Beneficios do uso dos tubos de gás Crimpado

Bobinas

• Os tubos são produzidos em bobinas que facilitam o transporte.
• Podem ser cortados em tamanho necessário, sem que sobrem pedaços, gerando economia de material na instalação de gás.

  Montados

  • Diâmetros nominais (mm) DN 16, DN 20, DN 26 e DN 32
  • Comprimento comercial (m) 16 e 20 mm – bobinas de 100 m 26 e 32 mm – bobinas de 50 m
  • Cor externa Amarela simbolizando o gás.

  Características

  • Pressão máxima de operação 5 bar.
  • Temperatura máxima de trabalho 60 °C.
  • Corpo em latão forjado e niquelado.
  • Anel isolante em policarbonato.
  • Anel em aço inox.
  • Anéis de vedação internam (dupla vedação).
  • Normas
  • Segue às normas ISO 17484-1 e ISO 17484-2
  • Sistema de tubo multicamada para instalações internas de gás com pressão máxima de operação 5 bar.
  • A norma brasileira
  • Está em elaboração pela ABNT, com base na ISO 17484, e está sendo atualmente trabalhada pelo Comitê de Estudos do CB09 > CE- 09:301.04.
