Kit Tubulação para Gás 12,00 Metros Emetti + Conector Fixo Fêmea 16 mm x 1/2" NPT

Kit Tubulação para Gás 12,00 Metros Emetti + Conector Fixo Fêmea 16 mm x 1/2" NPT

Conexões de Gás

1. Conexões crimpadas.
2. Kit Tubulação para Gás
3. Junta mecânica por prensagem ou crimpagem.
4. Conector de Gás Multicamada.
5. Tubo Multicamada.
6. Amarelo.
7. 12,00 Metros.
8. Conector Fixo.
9. 16 mm.
10. 1/2" NPT.
11. Fêmea.
12. Emetti Gás.

Cuide!

• Esse kit de tubulação de 12,00 Metros é montado por metro, com a conexões nas pontas do tubo.
• Já vem crimpado nas conexões e não podendo ser ajustado.
• Caso haja necessidade de outro tamanho, consulte-nos.

Produtos

Modelo

12181 - Kit tubulação Gás 12,00 Metros Emetti + Conector Fixo Fêmea 16 mm x 1/2 NPT.

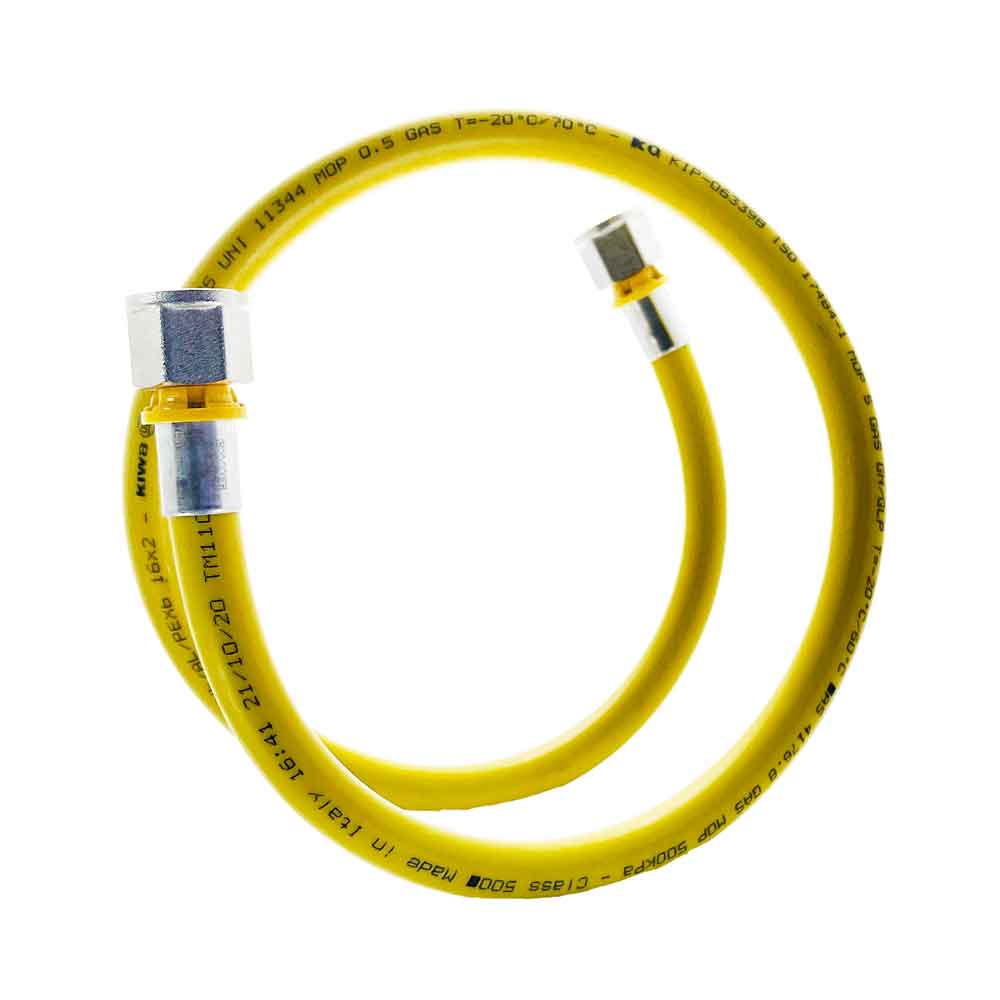

Kit tubulação Emetti Gás 12,00 Metros Pex Multicamada 16 mm + Conector Fixo Fêmea16 mm x 1/2 NPT crimpado, pronto para ser instalado em parede interna ou embutida.

Detalhes Sobre Kit Multicamada

Marca

• Emetti

Cor

• Amarela

Compôe o Conjunto

12,00 Metros

02 Peças

Uso

• Ideal para fazer instalação, que seja ponto x ponto, mesmo não sendo em linha reta, pois o tubo é flexível e de fácil manuseio.
• A metragem do tubo é fixa, pois a conexões são crimpadas (Prensadas) e não podem ser alteradas.
• Oferecemos os tamanhos prontos nas metragens de 01 A 30 metros, caso necessite outros tamanhos consulte-nos.

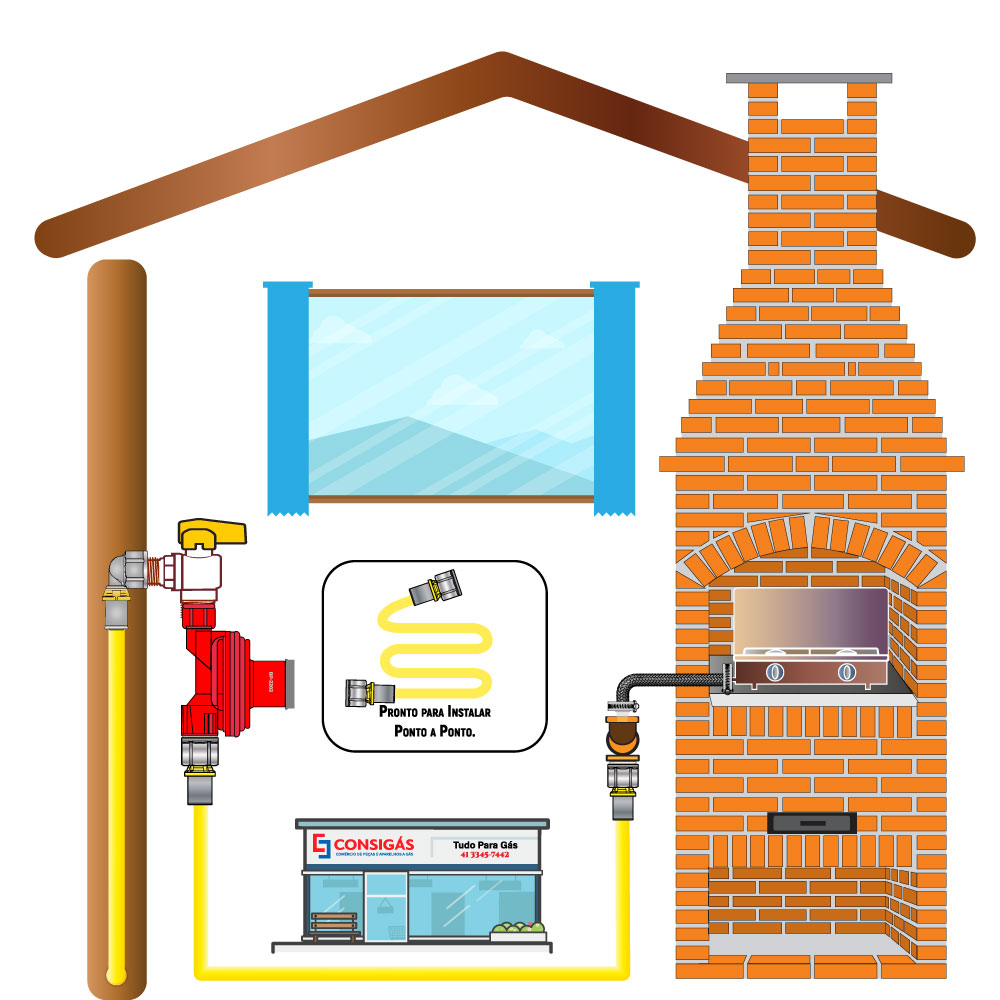

Exemplos de uso do kit tubulação 12,00 Metros

Instalação nova

• Que saia da central de gás e vai até o ponto de consumo (fogão a gás ou aquecedor a gás).

Adequação do ponto de consumo

• Mudança do ponto de gás de cozinha, para pôr o registro de fechamento do gás em local seguro e de fácil acesso conferindo maior praticidade e segurança para sua instalação de gás.

Atente-se!

• Conforme exigência dos fabricantes de fogões, o ponto de consumo tem que estar livre e de fácil acesso, senão eles não fazem a instalação.

Dados do kit conexão de gás para tubo multicamada

Composição

• Corpo em latão forjado e niquelado.
• Anel isolante em policarbonato.
• Anel em aço inox.
• Anel de vedação interna (dupla vedação).

Informação

• Tubos e conexões que transportam gás liquefeito de petróleo (GLP) e gás natural (GN) em em instalações residencial, comercial e industrial.
• Fabricados por camadas de polietileno e alumínio (Al) intercaladas, contendo as vantagens de boa resistência térmica, química, à corrosão, ao envelhecimento e a intemperismos.
• As conexões são feitas em latão e a junta mecânica por prensagem ou crimpagem, que completam a segurança do sistema.

Revestimento

• Interno em polietileno reticulado (PEX) Adesivo Alumínio Adesivo.
• Externo em polietileno (PE/PEX).
• De fácil curvatura, manualmente ou com auxílio de curvadores, conservando a forma curvada.
• Simples instalação por ser flexível, e utiliza um número menor de conexões e com isso a perda de carga e menor ao longo do sistema.
• Utilização de ferramenta de crimpagem e necessário nesse tipo de instalação.
• A ferramenta pode ser manual ou elétrica.

Detalhes de Uso das conexão de gás e do tubo de gás crimpado

Corte

• O tubo de Gás com a ferramenta adequado, confirmando se o corte está perpendicular ao eixo do tubo.

Calibração

• Faça a calibração da extremidade cortada com o calibrador de gás.
• Fase é fundamental, pois determina o diâmetro correto interno do tubo e cria o chanfro para a inserção da conexão.

Introdução da conexão

• Coloque a conexão no tubo até o ponto máximo, comprovando o posicionamento através das aberturas presentes no anel de plástico.

Prensagem

• Coloque a matriz alinhada com o anel plástico da conexão de modo que a parte externa do anel de plástico e a parte interna da matriz fiquem alinhadas.
• Ligue a prensa até terminar o procedimento de prensagem, ou faça o fecho do alicate para completar o processo.
• Final da instalação
• Recolha a prensa, abrindo as garras, ou abra o alicate e a conexão estará pronta.

Vantagens do uso dos tubos de gás Crimpado

Montado

• Diâmetros nominais (mm) DN 16, DN 20, DN 26 e DN 32
• Comprimento comercial (m) 16 e 20 mm – bobinas de 100 m 26 e 32 mm – bobinas de 50 m
• Cor externa Amarela simbolizando o gás.

Características

• Pressão máxima de operação 5 bar.
• Temperatura máxima de trabalho 60 °C.
• Corpo em latão forjado e niquelado.
• Anel isolante em policarbonato.
• Anel em aço inox.
• Anéis de vedação internam (dupla vedação).
• Normas
• Segue às normas ISO 17484-1 e ISO 17484-2
• Sistema de tubo multicamada para instalações internas de gás com pressão máxima de operação 5 bar.
• A norma brasileira
• Está em elaboração pela ABNT, com base na ISO 17484, e está sendo atualmente trabalhada pelo Comitê de Estudos do CB09 > CE- 09:301.04.
