Kit Tubulação para Gás 21,00 Metros Emetti + Conector Fixo Fêmea 16 mm x 1/2" NPT

Conexões de Gás - Kit tubulação Gás 21 METROS Emetti Pex Multicamada e conexões

Tubo Pex Multicamada.
Conexões crimpadas.
NPT.
Junta mecânica por prensagem ou crimpagem.
Emetti Gás.

Atenção!

• Esse kit de tubulação é montado por metro, com a conexões nas pontas do tubo.
• Já vem crimpado nas conexões e não podendo ser ajustado.
• Caso haja necessidade de outro tamanho, consulte-nos.

Modelos:

• 12180 - Kit tubulação Gás 21 Metros Emetti + Conector Fixo Fêmea 16 mm x 1/2 NPT.

Informe sobre o kit tubo multicamada:

Constitui o conjunto de tubo Pex mais conexões crimpadas

• 6602 - Tubo de Gás Multicamada Emetti PEX-AL DN 16x2 Amarelo.
• 6603 - Conector Fixo Fêmea Emetti Gás DN 16mm x 1/2 NPT.

Kit tubulação Emetti Gás Pex Multicamada 16 mm + Conector Fixo Fêmea 16 mm x 1/2 NPT crimpado, pronto para ser instalado em parede interna ou embutida.

Uso

• Ideal para fazer instalação, que seja ponto x ponto, mesmo não sendo em linha reta, pois o tubo é flexível e de fácil manuseio.
• A metragem do tubo é fixa, pois a conexões são crimpadas (Prensadas) e não podem ser alteradas.
• Oferecemos os tamanhos prontos nas metragens de 01 A 30 metros, caso necessite outros tamanhos consulte-nos.

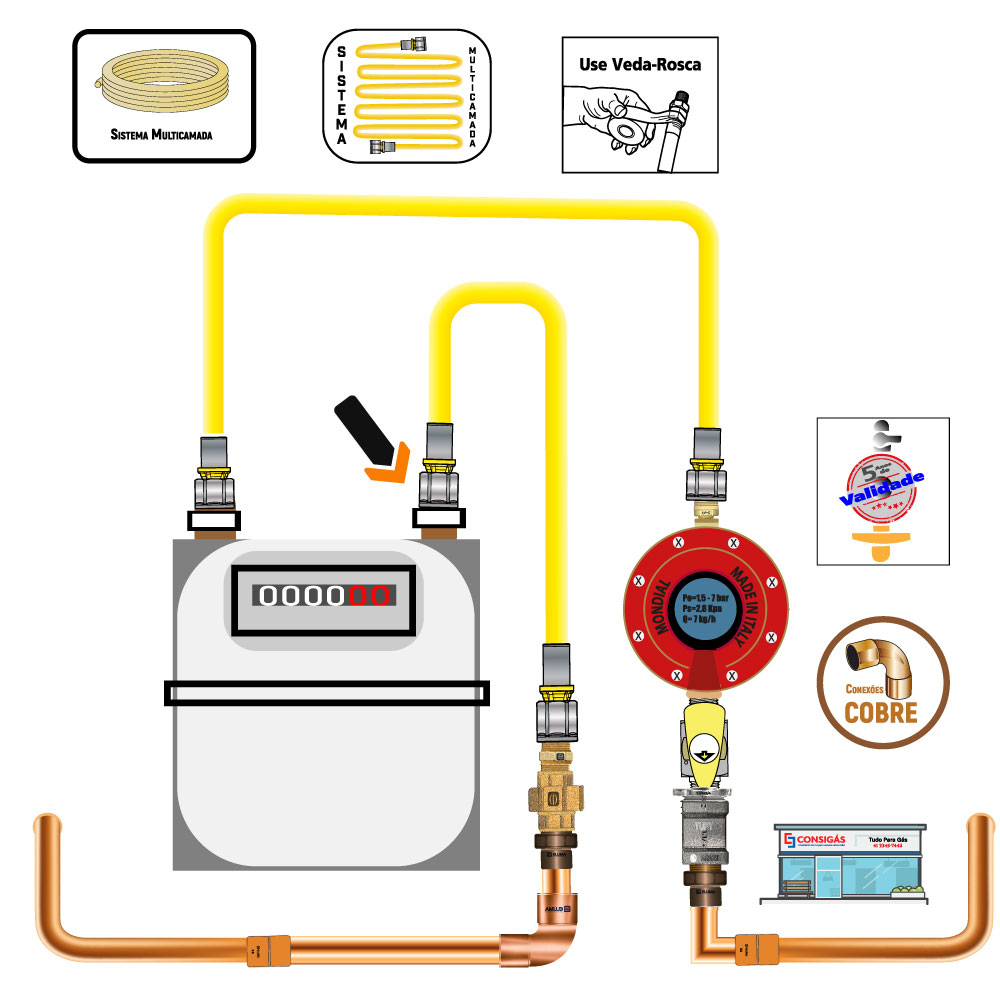

Exemplos de uso do kit tubulação

Instalação nova

• Que saia da central de gás e vai até o ponto de consumo (fogão a gás ou aquecedor a gás).

Adequação do ponto de consumo

• Mudança do ponto de gás de cozinha, para pôr o registro de fechamento do gás em local seguro e de fácil acesso conferindo maior praticidade e segurança para sua instalação de gás.

Atenção!

• Conforme exigência dos fabricantes de fogões, o ponto de consumo tem que estar livre e de fácil acesso, senão eles não fazem a instalação.

Informação do kit conexão de gás para tubo multicamada

Composição

• Corpo em latão forjado e niquelado.
• Anel isolante em policarbonato.
• Anel em aço inox.
• Anel de vedação interna (dupla vedação).

Dados

• Tubos e conexões que transportam gás liquefeito de petróleo (GLP) e gás natural (GN) em em instalações residencial, comercial e industrial.
• Fabricados por camadas de polietileno e alumínio (Al) intercaladas, contendo as vantagens de boa resistência térmica, química, à corrosão, ao envelhecimento e a intemperismos.
• As conexões são feitas em latão e a junta mecânica por prensagem ou crimpagem, que completam a segurança do sistema.

Revestimento

• Interno em polietileno reticulado (PEX) Adesivo Alumínio Adesivo.
• Externo em polietileno (PE/PEX).
• De fácil curvatura, manualmente ou com auxílio de curvadores, conservando a forma curvada.
• Simples instalação por ser flexível, e utiliza um número menor de conexões e com isso a perda de carga e menor ao longo do sistema.
• Utilização de ferramenta de crimpagem e necessário nesse tipo de instalação.
• A ferramenta pode ser manual ou elétrica.

Informe de aplicação das conexão de gás e do tubo de gás crimpado

Corte

• O tubo de Gás com a ferramenta adequado, confirmando se o corte está perpendicular ao eixo do tubo.

Calibração:

• Faça a calibração da extremidade cortada com o calibrador de gás.
• Fase é fundamental, pois determina o diâmetro correto interno do tubo e cria o chanfro para a inserção da conexão.

Introdução da conexão

• Coloque a conexão no tubo até o ponto máximo, comprovando o posicionamento através das aberturas presentes no anel de plástico.

Prensagem

• Coloque a matriz alinhada com o anel plástico da conexão de modo que a parte externa do anel de plástico e a parte interna da matriz fiquem alinhadas.
• Ligue a prensa até terminar o procedimento de prensagem, ou faça o fecho do alicate para completar o processo.
• Final da instalação
• Recolha a prensa, abrindo as garras, ou abra o alicate e a conexão estará pronta.

Benefício do uso dos tubos de gás Crimpado

Bobinas

• Os tubos são produzidos em bobinas que facilitam o transporte.
• Podem ser cortados em tamanho necessário, sem que sobrem pedaços, gerando economia de material na instalação de gás.

Produzidos

• Diâmetros nominais (mm) DN 16, DN 20, DN 26 e DN 32
• Comprimento comercial (m) 16 e 20 mm – bobinas de 100 m 26 e 32 mm – bobinas de 50 m
• Cor externa Amarela simbolizando o gás.

Características

• Pressão máxima de operação 5 bar.
• Temperatura máxima de trabalho 60 °C.
• Corpo em latão forjado e niquelado.
• Anel isolante em policarbonato.
• Anel em aço inox.
• Anéis de vedação internam (dupla vedação).
• Normas
• Segue às normas ISO 17484-1 e ISO 17484-2
• Sistema de tubo multicamada para instalações internas de gás com pressão máxima de operação 5 bar.
• A norma brasileira
• Está em elaboração pela ABNT, com base na ISO 17484, e está sendo atualmente trabalhada pelo Comitê de Estudos do CB09 > CE- 09:301.04.

A Consigas Comércio de Peças e Aparelhos a Gás, tem uma linha completa da Indústria Emetti, para atender todos os tipos de instalações de água e gás

Tubo de Gás Multicamada Emetti PEX-AL DN 16x2 Amarelo.

Tubo

• Flexível condução de gás.
• Multicamada.
• Crimpado.

Material

• Polietileno.
• Alumínio (Al).

Cor externa

• Amarela.

Pressão máxima de operação

• 5 bar.

Temperatura máxima de trabalho

• 60 °C.

Vantagens

• Boa resistência térmica.
• Química.
• Corrosão
• Envelhecimento
• Intemperismos.

Camadas

• Revestimento interno em polietileno reticulado (PEX).
• Adesivo.
• Alumínio.
• Adesivo.
• Revestimento externo em polietileno (PE/PEX).

Diâmetros nominais (mm).

• DN 16.
• DN 20.
• DN 26.
• DN 32.

Comprimento comercial (m)

• 16 e 20 mm – bobinas de 100 metros.
• 26 e 32 mm – bobinas de 50 metros.

Benefícios

• Fácil Curvatura.
• Manual ou com ajuda de um curvador.
• Conserva a forma curvada.
• Flexível.
• Fácil de instalação.
• Utiliza menor número de conexões.
• Podendo ser esticado até cem metros sem conexão.

Norma.

• ISO 17484-1
• ISO 17484-2
• Sistema de tubo multicamada para instalações internas de gás com pressão máxima de operação 5 bar.

Os produtos Emetti Gás são

• Testados.
• Certificados.

Informe do tudo de gás multicamada

Dados

• Tubos e conexões que conduzem gás liquefeito de petróleo (GLP) e gás natural (GN) em em instalações residencial, comercial e industrial.
• Fabricados por camadas de polietileno e alumínio (Al) intercaladas, possuindo as vantagens de boa resistência térmica, química, à corrosão, ao envelhecimento e a intemperismos.

Revestimento

• Interno em polietileno reticulado (PEX) Adesivo Alumínio Adesivo.
• Externo em polietileno (PE/PEX).
• De fácil curvatura, manualmente ou com auxílio de curvadores, conservando a forma curvada.
• Fácil instalação por ser flexível, e usa um número de conexões e com isso a perda de carga e menor ao longo do sistema.
• Uso de ferramenta de crimpagem e necessário nesse tipo de instalação.
• As Ferramentas podem ser manuais ou elétricas.

Joelho 90° Fêmea Emetti Gás DN 16 x 1/2 NPT.

Marca:

• Emetti - Mexichem

Uso em Tubo:

• Flexível condução de gás.
• Multicamada.
• Crimpado.

Cor externa:

• Amarela.

Pressão máxima de operação

• 5 bar.
• 4
• Temperatura máxima de trabalho
• 60 °C.

Vantagens:

• Boa resistência térmica.
• Química.
• Corrosão
• Envelhecimento
• Intemperismos.

Diâmetros nominais (mm)

• 16 mm x 1/2” NPT.
• 20 mm x 1/2” NPT.
• 20 mm x 3/4” NPT.
• 26 mm x 1/2” NPT.

Camadas do tubo PEX multicamada

• Revestimento interno em polietileno reticulado (PEX).
• Adesivo.
• Alumínio.
• Adesivo.
• Revestimento externo em polietileno (PE/PEX).

Diâmetros nominais (mm)

• DN 16.
• DN 20.
• DN 26.
• DN 32.

Comprimento comercial (m) do tubo PEX multicamada

• 16 e 20 mm – bobinas de 100 metros.
• 26 e 32 mm – bobinas de 50 metros.

Benefícios

• Fácil Curvatura.
• Manual ou com ajuda de curvador.
• Conserva a forma curvada.
• Flexível.
• Fácil de instalação.
• Utiliza menor número de conexões.
• Podendo ser esticado até cem metros sem conexão.

Norma

• ISO 17484-1
• ISO 17484-2
• Sistema de tubo multicamada para instalações internas de gás com pressão máxima de operação 5 bar.

Os produtos Emetti Gás são

• Testados.
• Certificados.

O que é Rosca NPT?

Rosca cônica

• Utilizada em conexões de tubulações de água, gás, entre outras.
• Principal característica
• Ao rosquear uma conexão com rosca NPT em uma abertura com rosca, chega um ponto em que o diâmetro da rosca começa a ficar maior do que a abertura.
• Travando e vedando.

O que é gás GLP?

É uma fonte de energia econômica e ecologicamente correta

• Gás liquefeito de petróleo (conhecido com Gás de Cozinha)
• É um combustível formado pela mistura de dois gases extraídos do produto.
• Propano e Butano.
• Ele tem a característica de ficar em estado líquido quando submetido a uma certa pressão.
• Ele é mais pesado do que o ar,
• Não é corrosivo nem poluente.
• Também não é tóxico, mas se inalado em grande quantidade produz efeito anestésico.
• Atenção! Caso inalado tem risco de morte.
• Em seu estado natural é inodoro.
• No entanto, um cheiro característico é adicionado a ele para que um eventual vazamento possa ser identificado mais facilmente.
• É altamente inflamável, inodoro e incolor.
• Guardado dentro de cilindros em estado líquido.

Botijão de gás

• P-2, P-5, P-13, P-45, P-90, P-190 e tanques.
• O cilindro quando cheio:
• Contem.
• 85% de GLP em estado líquido.
• 15% em estado de vapor.
• O GLP em estado líquido:
• Começa a se modificar em vapor a medida que os instrumentos a gás são usados.
• Sendo usado em aplicações industriais, comerciais e agrícolas.
• No Brasil tem maior aplicação no preparo de alimentos (cocção).

O que é gás GN?

Reconhecido como Gás de Rua

• Necessita fazer a adaptação inicial em seu fogão ou aquecedor para receber o gás da rua.
• Esse trabalho de transformação e feita pela companhia de gás.
• O GN (gás natural) é um combustível fóssil que se acha na natureza, normalmente em reservatórios profundos no subsolo.
• Originar-se a partir da decomposição de matéria orgânica soterrada a grandes profundidades, que se degradou a altas temperaturas e sob intensas pressões.
• O gás natural é composto principalmente
• Metano e Etano.

Seguro

• É mais leve que o ar, o que ajuda a sua dispersão na atmosfera em caso de vazamento e diminui os riscos de acidentes.

Ecológico

• Sua queima não gera particulados e possibilita uma diminuição de 30% na emissão de CO2 (gás que contribui para o efeito estufa).

Combustão completa

• Não produz resíduos, conservando os instrumentos e impedindo desgastes e deposito de resíduos nos mesmos.

Dispensa estoque

• Com a exclusão das centrais de armazenamento de combustível, diminui o risco de explosões e de vazamentos de combustível, desonerando o valor do seguro do estabelecimento.
• Não é tóxico e seu cheiro característico é adicionado para facilitara detecção. Sendo utilizado em residências, comércios, indústria.
