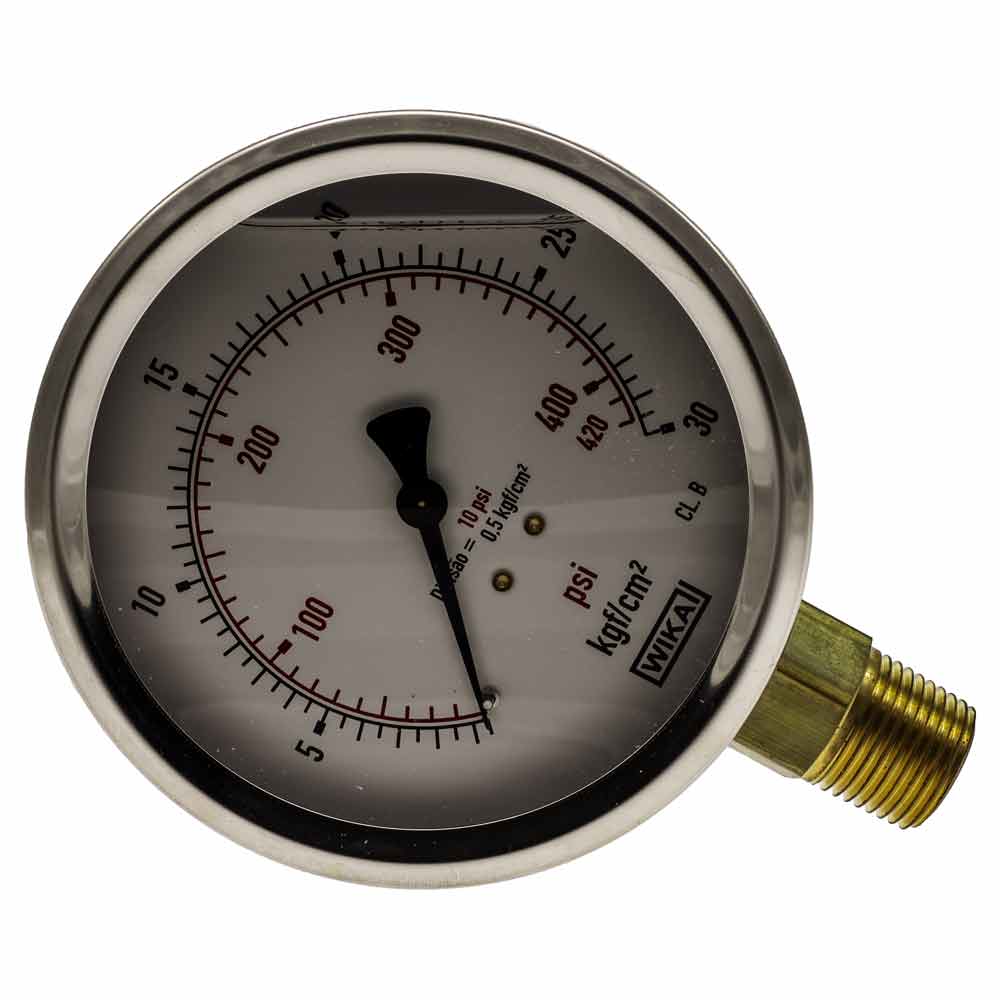

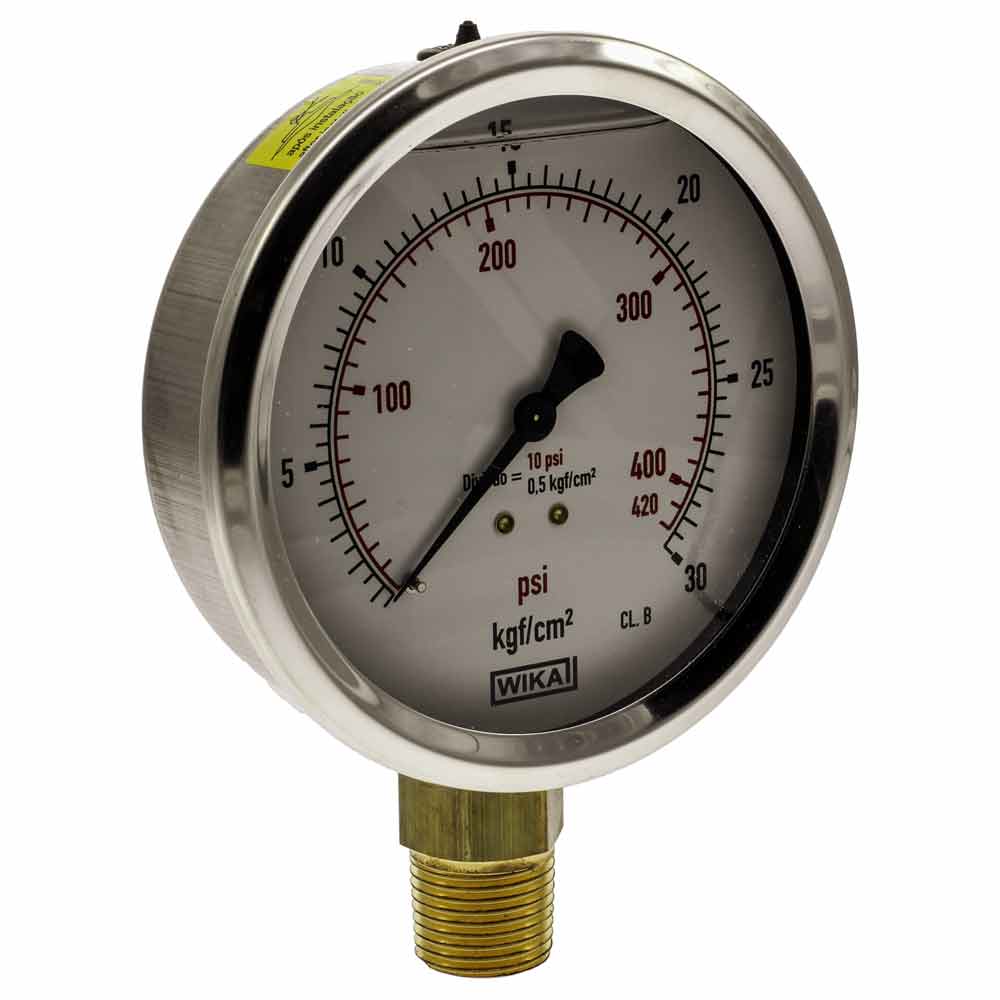

Manômetro De Gás Wika 1/2 0 A 30 Kg 420 Psi 100 Mm

Manômetros de Gás: Manômetro de Gás WIKA 0 a 30 kg 420 PSI 100 mm

Manômetro com tubo bourdon.
Série standard.
Enchimento de líquido.
Glicerina.
100 mm.
WIKA.
Caixa em aço inoxidável.
0 a 30 kg.
0 a 420 PSI.
Cromado.
Modelo.
1/2"
113.53.100L.

Produto

Modelo

3716 - Manômetro de Gás WIKA 1/2 0/30 kg 420 PSI 100 mm.

Manômetro de Gás WIKA 0 a 30 kg 420 PSI 100 mm, aço inoxidável com Glicerina, usados em centrais de gás, redes de gás e equipamentos de soldas.

Informação do manômetro de gás WIKA 420 PSI Glicerinado.

Marca

• Wika do Brasil.

Produto

• Manômetro Para Gás.

Modelo

• 113.53.100L.
• Série standard.
• Enchimento de líquido.

Quilos

• 30 Kg

PSI

• 420 PSI

Projeto

• EN 837-1.

Dimensão nominal

• 100 mm.

Classe de exatidão.

• 2,5.

Faixas de medição

• 100: 0 ... 1 até 0 ... 600 bar.
• Ou outras unidades proporcionais de pressão ou vácuo.

Pressão de trabalho

• Estática: 3/4 x final da escala.
• Flutuante: 2/3 x final da escala.
• Curto tempo: Final da escala.

Temperatura de operação

• Ambiente: -20 ... +60 °C.
• Meio: +60 °C máximo.

Efeito de temperatura

• Quando a temperatura do sistema de medição se desvia da temperatura de referência (+20 °C): máx. ±0,4 %/10 K da faixa de medição.

Grau de proteção

• IP 65 conforme EN 60529 / lEC 60529.

Cosntrução padrão Manômetro de Gás WIKA 1/2" 420 PSI cromado

Conexão ao processo

• Liga de cobre.
• Confecção inferior (LM) ou traseira central (CBM).
• DN 100: G ½ B (macho), SW 22 mm.

Elemento de pressão

• Liga de cobre, tipo C ou tipo helicoidal.

Movimento

• Liga de cobre.

Mostrador

• Alumínio branco.
• Texto a preto.
• Com pino de limite do ponteiro.

Ponteiro Plástico

• Preto.

Visor Plástico

• Transparente.

Caixa

• Acabamento natural em aço inoxidável.
• Plugue "blow-out" na caixa às 12 horas Faixa de medição 0 ... 16 bar com válvula de compensação para respiro.

Anel

• Anel de rebordo.
• Acabamento brilhante em aço inoxidável.
• Encaixe triangular.

Enchimento de líquido

• Glicerina.

Conformidade CE

• Diretriz para equipamentos de pressão 97/23/EC, PS > 200 bar, módulo A, acessório de pressão.

Aprovações

• GOST, metrologia/tecnologia de medição, Rússia.
• GOST-R, certificado de importação, Rússia.
• CRN, segurança (por exemplo, segurança elétrica, pressão excessiva, ...), Canadá.

Certificados 1)

• 2.2 relatório de inspeção conforme EN 10204 (por exemplo, fabricação com tecnologia de ponta, material, exatidão).
• 3.1 certificado de inspeção conforme EN 10204 (por exemplo, exatidão ou material).

Emprego do Manômetro com tubo bourdon

• Para pontos de medição com pressões pulsantes ou vibração.
• Para meios gasosos e líquidos quando estes meios não são altamente viscosos e não atacam ligas de cobre.
• Hidráulica.
• Compressores.

Características especiais manômetro

• Resistente à vibração e choques.
• Design robusto.
• Caixa em aço inoxidável com enchimento de líquido.
• Faixa de pressão de 0 ... 600 bar.
