Regulador De Gás Aliança 76501/01 Manômetro

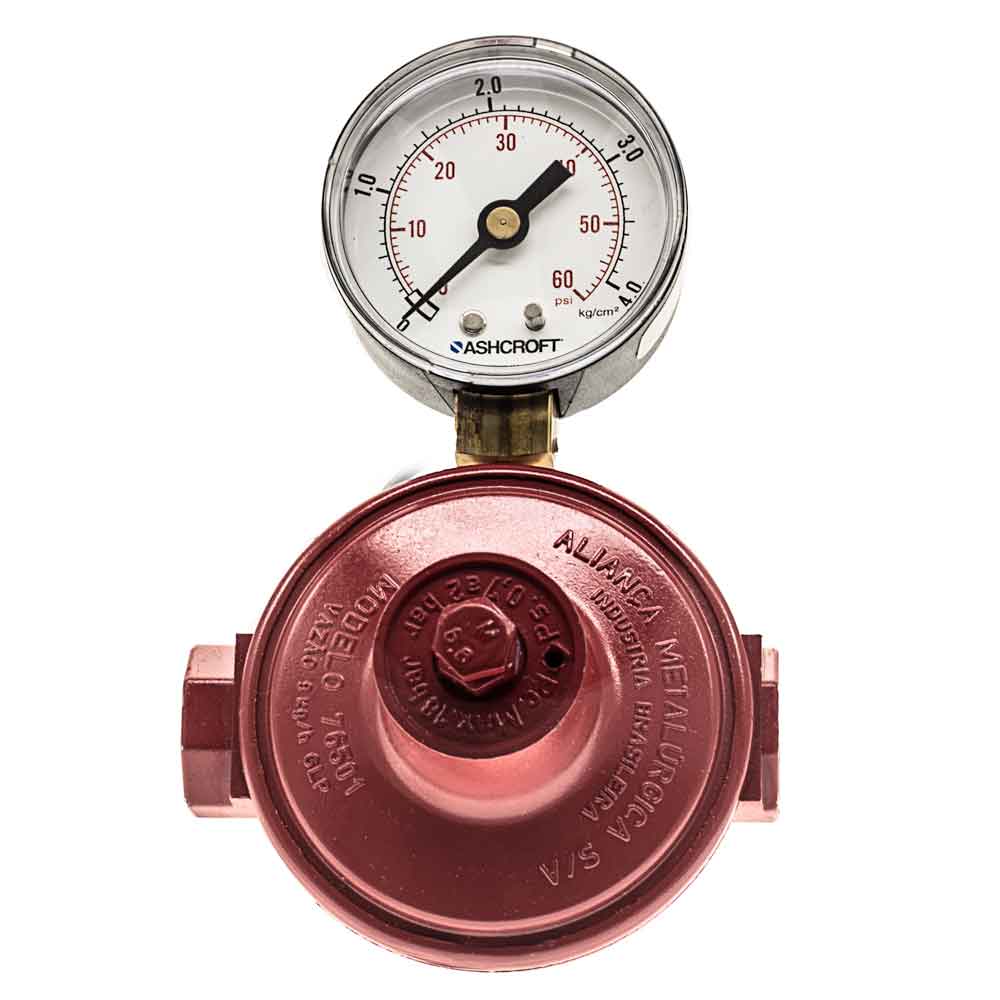

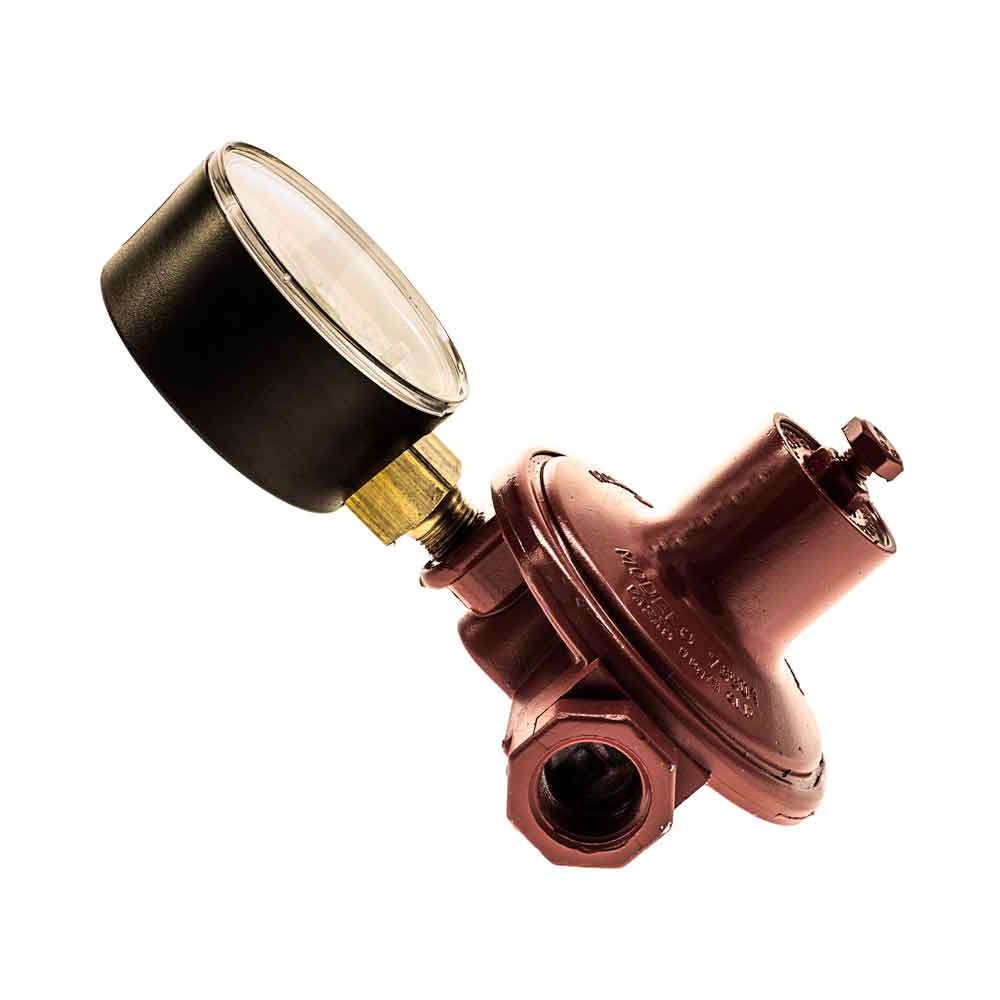

Reguladores de Gás: Regulador de Gás Aliança 76501/01 com Manômetro.

Regulador de Vazão.
Alta Pressão.
Regulável.
Com Manômetro.
Aliança 76501/01.
Gás Natural.
Gás Liquefeito de Petróleo.
Rosca Direita Interna 3/8"NPT.
Rosca Direita Interna 3/8"NPT.
Aliança.
Central de Gás.
Vermelho.
Regulador de Alta Pressão (1º. Estágio).
76501/01 VMM.

Modelo

Item

6188 - Regulador de Gás Aliança 76501/01 com Manômetro para GN ou GLP Alta Pressão regulável, uso em rede de gás.

Regulador de Gás Aliança 76501/01 com Manômetro Alta Pressão de GLP Regulável usa em central de gás em alta pressão de primeiro estágio ou estágio único.

Informação do regulador de gás Aliança 76501/01 com Manômetro.

Marca

• Aliança Metalúrgica S.A.

Modelo

• 76501/01 com Manômetro.
• 9 kg/h.

Cor

• Vermelha.

Pressão

• Alta Pressão.
• Com Regulagem.

Reguladores de Pressão Simples Estágio

• Utilização em postos de solda com gases como acetileno, oxigênio, GLP, argônio, gás carbônico, ar comprimido entre outros.

Manômetro

• Manômetro com caixa em ABS Ø60 mm, visor de policarbonato, fundo de escala de 0 a 6 bar (0 a 60 psi) classe de precisão 3-2-3.

Estágio

• Primeiro estágio ou estágio único.

Gás

• GLP (Gás Liquefeito de Petróleo).

Vazão GLP

• 9 kg/h.

Uso

• Propano.
• Butano.
• LP.
• Ar Comprimido.
• Outros sob consulta.

Propriedades do regulador de gás Aliança 76501/01 com manômetro.

Construção

• Manômetro
• Corpo Zamac 5.
• Tampa Zamac 5.
• Disco Borracha Nitrilica.
• Obturador Borracha Nitrilica.
• Aço.
• Zamc 5.
• Conexão Alumínio.

Informação do Regulador de Gás Aliança

Conexão de entrada

• Rosca Direita Interna 3/8"NPT.

Conexão de saída

• Rosca Direita Interna 3/8"NPT.

Vazão Máxima GLP

• 9 kg/h

Regulagem

• Parafuso para regulagem da pressão de saída.

Altura

• Frente - 113 mm
• Lado - 100 mm

Uso em botijão

• P-13.
• P-45.
• P-90.
• P-190.
• Instalação Industrial.

Conversão de unidades

• 1 bar = 1,02 Kgf/cm2 ou 98 kPa ou 14,2 psi (lb/pol2 ) ou 10.197 mmca.

Emprego do regulador de gás Aliança 76501/01 GLP com manômetro.

Utilização

• Domésticos.
• Industrial.
• Comercial.

Uso em Equipamentos em alta pressão.

• Fogão a gás industrial.
• Queimador de gás.
• Fornos Industriais.

Uso em Equipamentos em baixa pressão

• Aplicando regulador de gás segundo estágio
• Fogão a gás
• Cooktop.
• Fornos a gás.
• Churrasqueira a gás.
• Lareiras a gás.
• Aquecedor de gás.

Aplicação do regulador de gás Aliança com manômetro

Central de Gás

• Hotel.
• Industrial.
• Residencial.
• Sobrados.
• Casas.
• Condomínios.

Em estabelecimento comercial

• Cozinha industrial
• Restaurante.
• Panificadora.
• Mercado.

Atente-se! Na instalação do Aliança 76501/01 alta pressão

O Regulador Aliança 76501/01 com manômetro deve ser

• Protegido da chuva ou qualquer outro agente (animais, neve, pó, etc.). -
• Posto mais alto que as válvulas dos botijões de gás.
• Antes de instalar o Inversor limpe a tubulação de gás.
• Evite choques no Inversor.
• Na vedação das roscas de entrada e saída do Inversor.
• Empregue Fita Veda Rosca (PTFE) uso em rosca metálica ou plástica ou vedante anaeróbio (trava rosca).
• Nunca aperte excessivamente a conexão do Regulador de gás.
• Evitar torcer o corpo do Regulador.
• Em situação normal de uso, o Regulador de Vazão não precisa de qualquer manutenção.

Atenção!

• Toda instalação deve ser realizada por empresa ou pessoa qualificada.
• Dentro das Normas de Instalações vigentes.

Desempenho

• Para um bom desempenho do regulador, aplique a pressão de entrada operacional descrita na tabela do fabricante.

• Para um melhor desempenho e vida prolongada utilize filtro antes do regulador.

• FUNDAMENTAL – A não aplicação do filtro pode implicar em danos à sede do regulador.

Pressão de Saída

• Caso seja necessário alterar a pressão de saída, esta poderá ser feita através do “parafuso” de regulagem (externo) existente na parte central da tampa do regulador.

Detalhes Adicionais.

1º Estágio

• Reduz a pressão alta dos recipientes de GLP/Rede GN para a pressão primária limitada em 1,5 kgf/cm², conforme NBR 15.526.

1º Estágio com bloqueio automático (OPSO)

• Reguladores com dispositivo de segurança bloqueio automático (OPSO) com rearme manual Interrompe o fluxo de gás caso haja sobre pressão no regulador, conforme NBR 15.526.

2º Estágio (Estágio único)

• Reduz a pressão da rede primária para uma pressão de utilização dos equipamentos de 280 mmca para GLP ou 220 mmca para GN onde aplicável.

2º Estágio (Estágio único) com bloqueio automático (OPSO)

• Reguladores com dispositivo de segurança bloqueio automático (OPSO) com rearme manual. Interrompe o fluxo de gás caso haja sobre pressão no regulador, conforme NBR 15.526.

3º Estágio (Estabilizadores de Pressão)

• Reduz a pressão da rede secundária para uma pressão de utilização dos equipamentos, conforme NBR 15.526.

A CONSIGAS Comércio de Peças e Aparelhos a Gás tem em sua linha de produtos, diversos modelos de reguladores de gás.

• Modelos: Baixa Pressão, Alta Pressão, Média Pressão, Estabilizadores, Inversores, dos tipos Residenciais, Semi-Industriais e Industriais, para Gás GLP e GN.
• Estamos aptos a atender todos os tipos de instalações, com produtos a pronta entrega ou atreves de pedido a indústria, conforme a necessidade da instalação.

O que é Rosca SAE (UNF)?

Rosca Paralela

• utilizada em tubo de cobre flexível.
• Na instalação de medidor de gás.
• Mudança de ponto de fogão de gás.
• Aquecedores de gás.
• Sempre em medidas pequenas.
• O acoplamento se dá pelo sistema de assentamento cônico através de flange do tubo de gás.
• Com vedação por aperto metal verso metal.
• Não é necessário aplicação de nenhum tipo de produto vedante ou solda.
• Utiliza-se ferramenta para fazer a flange (assentamento cônico).
• Chamado Flangeador de Tubo de Gás.
• Esse tipo de rosca é especialmente utilizado onde a união da tubulação está sujeita a desmontagem e remontagem periódica.

O que é gás GLP?

É uma fonte de energia econômica e ecologicamente correta

• Gás liquefeito de petróleo (conhecido com Gás de Cozinha)
• É um combustível formado pela mistura de dois gases extraídos do produto.
• Propano e Butano.
• Ele tem a característica de ficar em estado líquido quando submetido a uma certa pressão.
• Ele é mais pesado do que o ar,
• Não é corrosivo nem poluente.
• Também não é tóxico, mas se inalado em grande quantidade produz efeito anestésico.
• Atenção! Caso inalado tem risco de morte.
• Em seu estado natural é inodoro.
• No entanto, um cheiro característico é adicionado a ele para que um eventual vazamento possa ser identificado mais facilmente.
• É altamente inflamável, inodoro e incolor.
• Guardado dentro de cilindros em estado líquido.

Botijão de gás

• P-2, P-5, P-13, P-45, P-90, P-190 e tanques.
• O cilindro quando cheio:
• Contem.
• 85% de GLP em estado líquido.
• 15% em estado de vapor.
• O GLP em estado líquido:
• Começa a se modificar em vapor a medida que os instrumentos a gás são usados.
• Sendo usado em aplicações industriais, comerciais e agrícolas.
• No Brasil tem maior aplicação no preparo de alimentos (cocção).

O que é gás GN?

Reconhecido como Gás de Rua

• Necessita fazer a adaptação inicial em seu fogão ou aquecedor para receber o gás da rua.
• Esse trabalho de transformação e feita pela companhia de gás.
• O GN (gás natural) é um combustível fóssil que se acha na natureza, normalmente em reservatórios profundos no subsolo.
• Originar-se a partir da decomposição de matéria orgânica soterrada a grandes profundidades, que se degradou a altas temperaturas e sob intensas pressões.
• O gás natural é composto principalmente
• Metano e Etano.

Seguro

• É mais leve que o ar, o que ajuda a sua dispersão na atmosfera em caso de vazamento e diminui os riscos de acidentes.

Ecológico

• Sua queima não gera particulados e possibilita uma diminuição de 30% na emissão de CO2 (gás que contribui para o efeito estufa).

Combustão completa

• Não produz resíduos, conservando os instrumentos e impedindo desgastes e deposito de resíduos nos mesmos.

Dispensa estoque

• Com a exclusão das centrais de armazenamento de combustível, diminui o risco de explosões e de vazamentos de combustível, desonerando o valor do seguro do estabelecimento.
• Não é tóxico e seu cheiro característico é adicionado para facilitara detecção. Sendo utilizado em residências, comércios, indústria.
