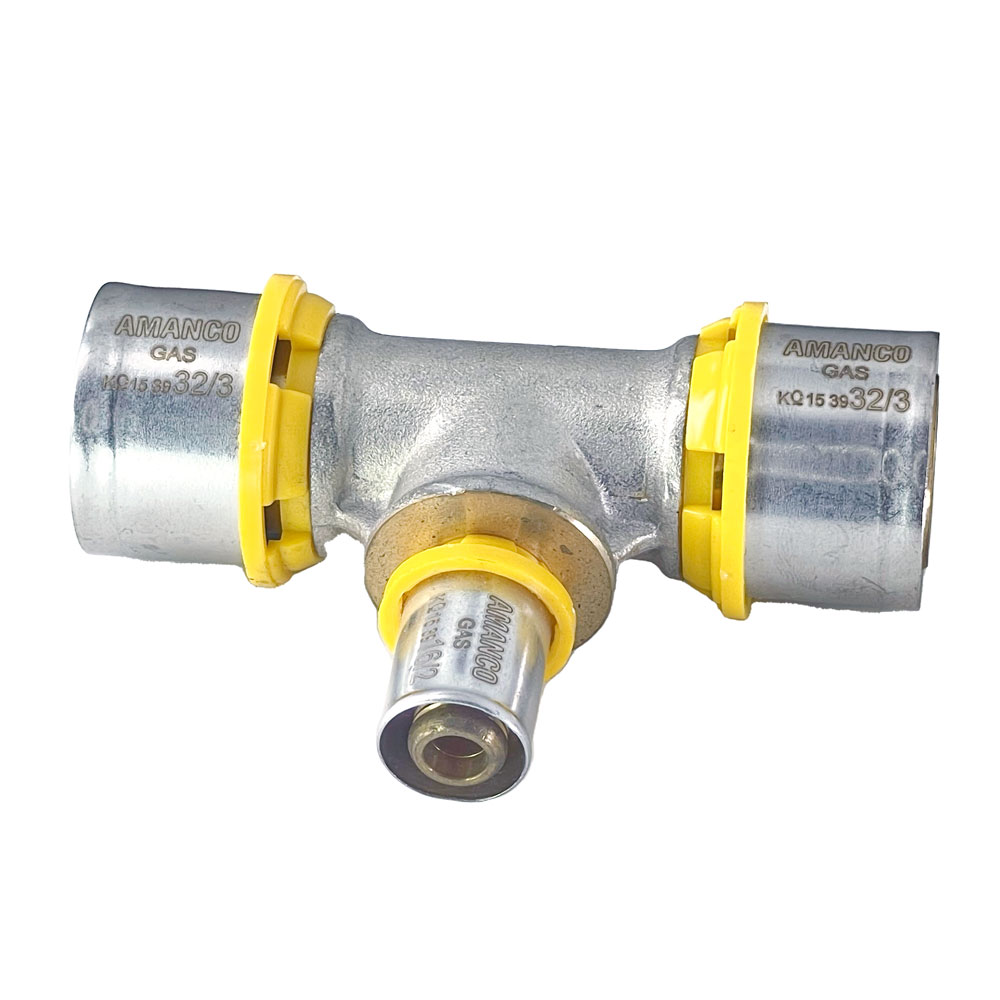

Tee Redução Amanco Gás 32 mm x 16 mm x 32 mm Multicamada

Tee Redução 32 mm x 16 mm x 32 mm Fêmea para Tubo de Gás Multicamada.

Conexões de Gás

1. Tee Redução fêmea.
2. Tee Redução.
3. Junta mecânica por prensagem ou crimpagem.
4. Amanco Gás.
5. Multicamada.
6. 32 mm x 16 mm x 32 mm.
7. 98569

Tipo

Modelo

5950- Tee Redução Fêmea Amanco Gás DN 32 mm x 16 mm x 32 mm.

Tee Redução 32 mm x 16 mm x 32 mm Fêmea Amanco Gás para transporte de GLP - Gás Liquefeito de Petróleo e GN - Gás Natural em instalação residencial, comercial e industrial.

Informe do Tee Redução 32 mm x 16 mm x 32 mm Fêmea Amanco Gás:

Marca:

• Amanco - Mexichem

Aplicação em Tubo:

• Flexível condução de gás.
• Multicamada.
• Crimpado.

Cor externa:

• Amarela.

Pressão máxima de operação:

• 5 bar.
• 4
• Temperatura máxima de trabalho
• 60 °C.

Beneficios:

• Boa resistência térmica.
• Química.
• Corrosão
• Envelhecimento
• Intemperismos.

Diâmetros nominais (mm):

• 32 mm x 16 mm x 32 mm.

Camadas do tubo PEX multicamada:

• Revestimento interno em polietileno reticulado (PEX).
• Adesivo.
• Alumínio.
• Adesivo.
• Revestimento externo em polietileno (PE/PEX).

Diâmetros nominais (mm):

• 32 mm x 16 mm x 32 mm.

Comprimento comercial (m) do tubo PEX multicamada:

• 16 e 20 mm – bobinas de 100 metros.
• 26 e 32 mm – bobinas de 50 metros.

Vantagens

• Fácil Curvatura.
• Manual ou com ajuda de curvador.
• Conserva a forma curvada.
• Flexível.
• Fácil de instalação.
• Usa menor número de conexões.
• Podendo ser esticado até cem metros sem conexão.

Norma:

• ISO 17484-1
• ISO 17484-2
• Sistema de tubo multicamada para instalações internas de gás com pressão máxima de operação 5 bar.

Os produtos Amanco Gás são:

• Testados.
• Certificados.

Informe da conexão de gás 32 mm x 16 mm x 32 mm para tubo multicamada

Composição:

• Corpo em latão forjado e niquelado.
• Anel isolante em policarbonato.
• Anel em aço inox.
• Anel de vedação interna (dupla vedação).

Informação

• Tubos e conexões que conduzem gás liquefeito de petróleo (GLP) e gás natural (GN) em em instalações residencial, comercial e industrial.
• Manufaturados por camadas de polietileno e alumínio (Al) intercaladas, possuindo as vantagens de boa resistência térmica, química, à corrosão, ao envelhecimento e a intemperismos.
• As conexões são feitas em latão e a junta mecânica por prensagem ou crimpagem, que completam a segurança do sistema.

Revestimento

• Interno em polietileno reticulado (PEX) Adesivo Alumínio Adesivo.
• Externo em polietileno (PE/PEX).
• De fácil curvatura, manualmente ou com auxílio de curvadores, conservando a forma curvada.
• Simples instalação por ser flexível, e utiliza um número menor de conexões e com isso a perda de carga e menor ao longo do sistema.
• Emprego de ferramenta de crimpagem e necessário nesse tipo de instalação.
• A ferramenta pode ser manual ou elétrica.

Emprego das conexão de gás 32 mm x 16 mm x 32 mm e do tubo de gás crimpado

Corte:

• O tubo de Gás com a ferramenta apropriada, verificando se o corte está perpendicular ao eixo do tubo.

Calibração:

• Faça a calibração da extremidade cortada com o calibrador de gás.
• Fase é fundamental, pois determina o diâmetro correto interno do tubo e cria o chanfro para a inserção da conexão.

Introdução da conexão:

• Coloque a conexão no tubo até o ponto máximo, comprovando o posicionamento através das aberturas presentes no anel de plástico.

Prensagem:

• Ponha a matriz alinhada com o anel plástico da conexão de modo que a parte externa do anel de plástico e a parte interna da matriz fiquem alinhadas.
• Acione a prensa até finalizar o procedimento de prensagem, ou execute o fecho do alicate para completar o processo.
• Término da instalação
• Recolha a prensa, abrindo as garras, ou abra o alicate e a conexão estará pronta.

Vantagens do uso dos tubos de gás Crimpado

Bobinas:

• Os tubos são produzidos em bobinas que ajudam o transporte.
• Podem ser cortados em tamanho necessário, sem que sobrem pedaços, gerando economia de material na instalação de gás.

Fornecidos:

• Diâmetros nominais (mm) DN 16, DN 20, DN 26 e DN 32
• Comprimento comercial (m) 16 e 20 mm – bobinas de 100 m 26 e 32 mm – bobinas de 50 m
• Cor externa Amarela simbolizando o gás.

Características

• Pressão máxima de operação 5 bar.
• Temperatura máxima de trabalho 60 °C.
• Corpo em latão forjado e niquelado.
• Anel isolante em policarbonato.
• Anel em aço inox.
• Anéis de vedação internam (dupla vedação).
• Normas
• Segue às normas ISO 17484-1 e ISO 17484-2
• Sistema de tubo multicamada para instalações internas de gás com pressão máxima de operação 5 bar.
• A norma brasileira
• Está em elaboração pela ABNT, com base na ISO 17484, e está sendo atualmente trabalhada pelo Comitê de Estudos do CB09 > CE- 09:301.04.
