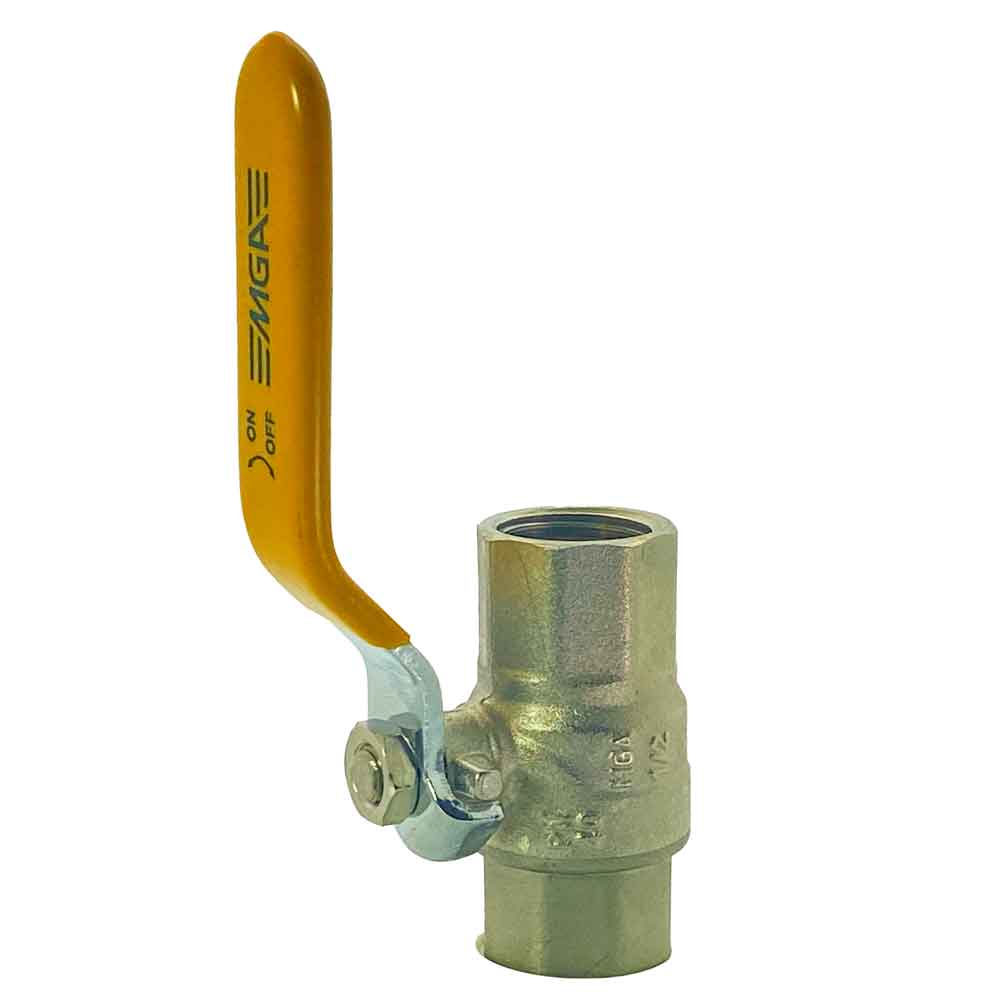

Válvula Esfera MGA 1/2" Monobloco PP NPT

Válvula Esfera de Gás MGA Monobloco 1/2" NPT Passagem Plana PN 40

Válvulas Esfera para Gás

1. Válvula de bloqueio de fluxo.
2. Monobloco.
3. MGA.
4. PN 40.
5. Passagem Plena.
6. NPT.
7. 1/2".
8. Registro de Gás Reto.
9. Fêmea.
10. Latão Forjado.
11. Alavanca.
12. Amarela.

Item

Modelo

4608 - Válvula Esfera MGA Monobloco 1/2" NPT Passagem Plana PN 40.

Válvula Esfera MGA 1/2" NPT Monobloco Latão Forjado PN 40 Fêmea monobloco Reto com Alavanca, uso na instalação de gás encanado GLP ou GN em apartamento e residência.

Descrição da válvula MGA Esfera 1/2" Monobloco PP

Marca

• MGA - Metalúrgica Golden Art’s.

VET

• Válvula Esfera Monobloco.
• Válvula de bloqueio de fluxo.
• Monobloco. (Latão CuZn40Pb2).

Classe

• PN-40.
• Passagem Plena.

Acionamento

• 1/4" de volta. (90º).
• Reduz o tempo de fechamento.

Rosca

• NPT.

Bitola

• 1/2" - Polegada.

Vedação

• PTFE.

Norma

• ASME B16.34.

Haste

• Prova de expulsão.

Inspeção

• API 598.

Corpo e Tampas

• Latão CuZn40Pb2.

Esfera

• Latão CuZn40Pb2.

Haste

• Latão CuZn40Pb2.
• À prova de expulsão.

Gás

• GLP (Gás Liquefeito de Petróleo).
• GN (Gás Natural).

Pressão

• Baixa Pressão.
• Alta Pressão.

Conexões

• Rosca NPT - ANSI/ASME B 1.20.1.
• Fêmea X Fêmea.

Uso da válvula esfera 1/2" MGA Monobloco passagem plena

Diversos

• Gases.
• Líquidos.
• Vapores.

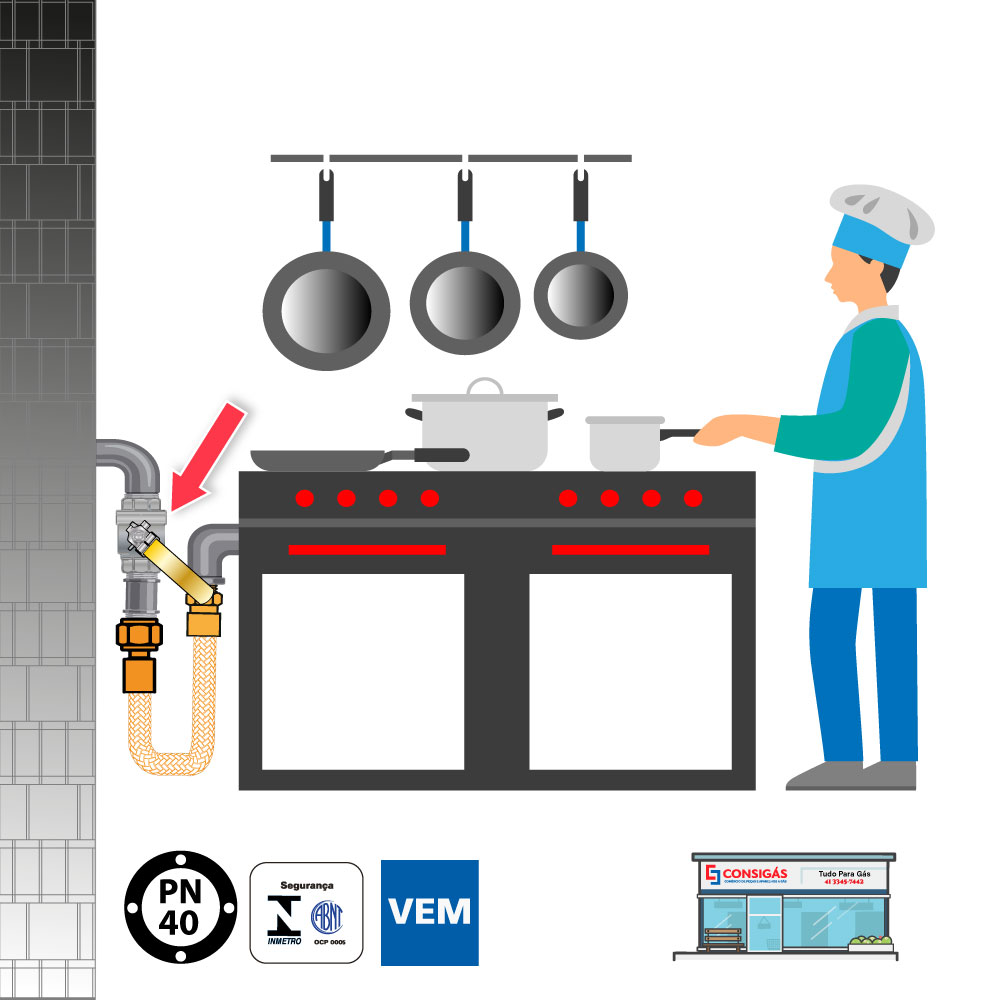

Instalação de Equipamentos

• Central de Gás.
• Forno Industrial.
• Rede de Gás.
• Aquecedores de Gás.
• Fogão Industrial.
• Queimadores Industrial.

Cuidado! Com a válvula esfera MGA 1/2" Monobloco

Comprovar

• Condição de Pressão.
• Temperatura do fluido.

Analisar a tubulação antes da instalação da válvula

• Pode ter sujeira na rede.

Pôr a válvula na posição “aberta” durante a instalação

• Evitando dano a esfera.

Ver o alinhamento

• Tubulação.
• Furação dos flanges.
• Alinhamento axial é essencial para válvulas roscadas.
• O alinhamento da tubulação não deve ser feito com a instalação da válvula.

Transporte e Armazenagem

• Manter as válvulas fora da ação
• Sol.
• Chuva.
• Maresia.
• Sem tirar as suas proteções.

Aplicação da válvula MGA de esfera 1/2" Monobloco

Abertura e Fechamento

• Giro ¼ de volta (90º) no sentido horário para o fechamento e anti-horário para abertura.

Válvulas de bloqueio

• on/off.

Trabalham unicamente em duas posições

• Aberta ou fechada.
• Não podem ser usadas para regular a vazão do fluido.

Válvula de bloqueio de fluxo

• Disponível em passagem plena.

Apropeiada

• Para uso em redes de gás com aplicação a pressão máxima de 290 psi a temperatura ambiente.

A Consigás Comércio de Peças e Aparelhos a Gás, vende uma linha de válvula de esfera, Bi e Tripartida, Flangeada e Monobloco, para tornar sua obra de qualidade e segurança.
