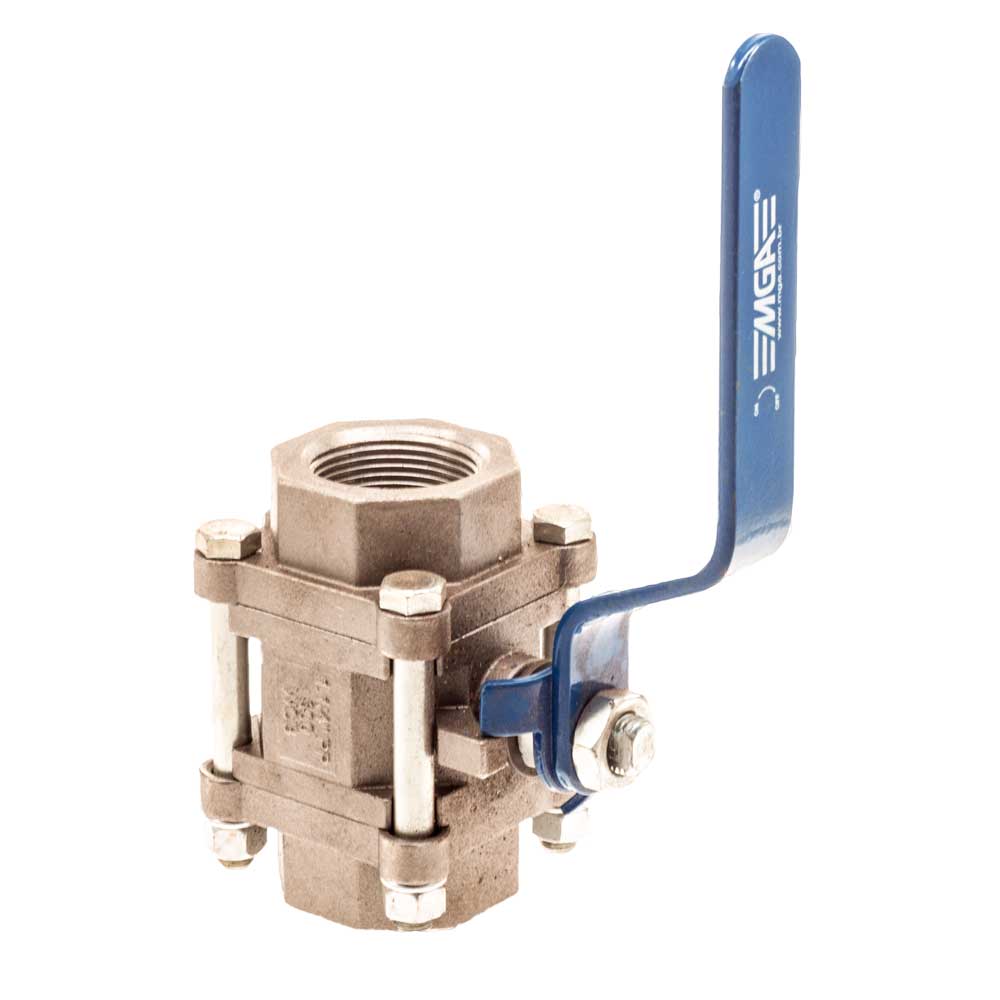

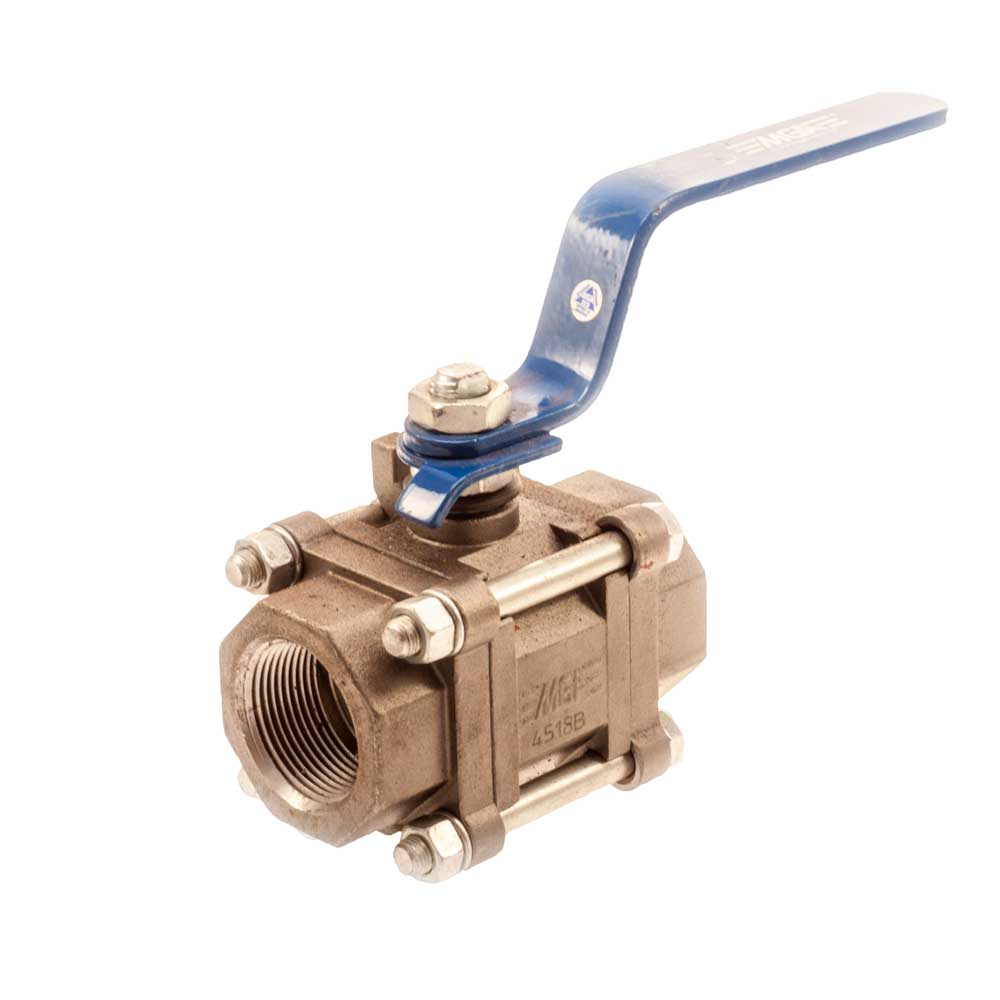

Válvula Esfera MGA Tripartida PP 1.1/4 NPT

Válvulas Esfera: Válvula Esfera MGA Tripartida 1.1/4 NPT Passagem Plana Classe 300.

Classe 300.
Tripartida.
Passagem Plena.
NPT.

1919 - Válvula Esfera MGA Tripartida 1.1/4 NPT Passagem Plana Classe 300, emprego em Liquido, Gás e Vapor.

Válvula Esfera MGA Tripartida 1.1/4" NPT Passagem Plana Classe 300, apropriado para uso em vários líquidos, gases e vapores e instalação de rede de gás.

Válvula Tripartida (um corpo e duas tampas), ajudando a conservação sem ter de desconectar as extremidades da linha.

Informe da válvula Esfera Tripartida MGA

VET

• Válvula Esfera Tripartida.
• Válvula de bloqueio de fluxo.
• Tripartida. (um corpo e duas tampas)

Marca

• MGA - Metalúrgica Golden Art’s.

Classe

• 300.
• Passagem Plena.

Acionamento

• 1/4 de volta. (90º).
• Encurta o tempo de fechamento.

Rosca

• NPT.
• 1.1/4" - Polegada

Vedação

• PTFE ou COMPL.

Norma

• ASME B16.34.

Haste

• Prova de expulsão.

Vedação

• Sistema vedação enclausurada.

Gás

• GLP (Gás Liquefeito de Petróleo).
• GN (Gás Natural).

Pressão

• Baixa Pressão.
• Alta Pressão.

Aplicação da válvula MGA Tripartida Passagem Plena

Vários

• Gases.
• Líquidos.
• Vapores.

Instalação de Aparelhos

• Aquecedores de Gás.
• Fogão Industrial.
• Queimadores Industrial.
• Central de Gás.
• Forno Industrial.
• Rede de Gás.

Cuidado! Com a válvula MGA

Confirmar

• Condição de Pressão.
• Temperatura do fluido.
• Examinar a tubulação antes da instalação da válvula:
• Pode ter sujeira na rede.
• Pôr a válvula na posição “aberta” durante a instalação:
• Evitando dano a esfera.
• Ver o alinhamento:
• Tubulação.
• Furação dos flanges.
• Alinhamento axial é essencial para válvulas roscadas.
• O alinhamento da tubulação não deve ser feito com a instalação da válvula.
• Transporte e Armazenagem
• Manter as válvulas fora da ação:
• Sol.
• Chuva.
• Maresia.
• Sem retirar as suas proteções.

Emprego da válvula de esfera Tripartida

Formada

• Fluxo bidirecional:
• A menos que a esfera seja provida de furo de alívio ou contato.
• Abertura e Fechamento:
• Giro ¼ de volta (90º) no sentido horário para o fechamento e anti-horário para abertura.
• Válvulas de bloqueio:
• on/off.
• Funcionam unicamente em duas posições,
• Aberta ou fechada.
• Não podem ser utilizadas para regular a vazão do fluido.

Alerta! Com válvula de esfera alta pressão

Alteração

• Aperto de parafusos:
• Aperto em excesso, pode prejudicar o torque de acionamento.
• Desgaste das vedações.
• Para suprimir vazamentos na haste aperte os parafusos do preme gaxeta com oitavo de volta a cada vez.
• Caso necessite manutenção dos componentes interno:
• Verifique se a válvula esteja despressurizada.
• Use sempre peças e reposição originais.

A Consigás Comércio de Peças e Aparelhos a Gás, comercializa uma linha de válvula de esfera, Bi e Tripartida, Flangeada e Monobloco, para tornar sua obra de qualidade e segurança.

O que é rosca NPT?

NPT (em português "padrão de rosca nacional")

• Conhecida como rosca gás.
• Rosca cônica.
• Uso em conexões de tubulação de água, gás, etc.
• Ao rosquear uma conexão com rosca NPT, em um tubo ou conexão, chega a um ponto que o diâmetro fica maior do que o furo, ocorrendo a trava e vedação.
