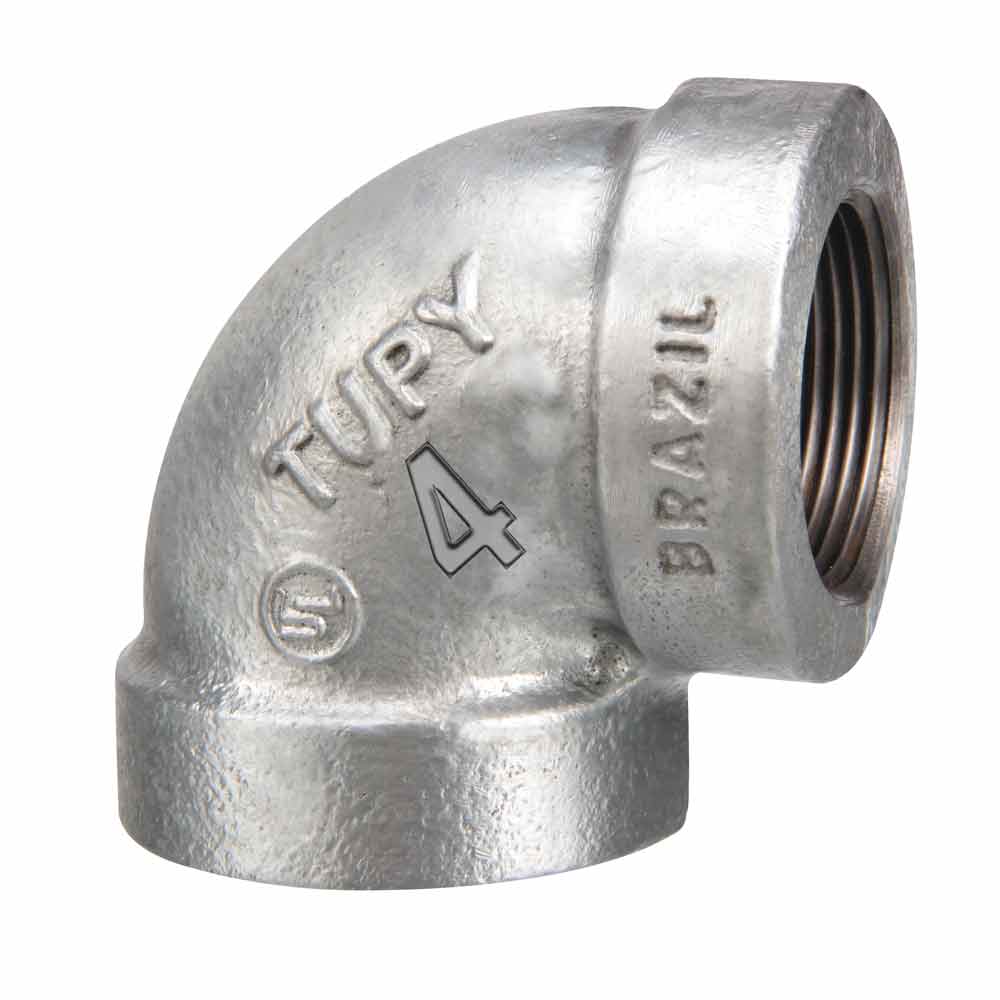

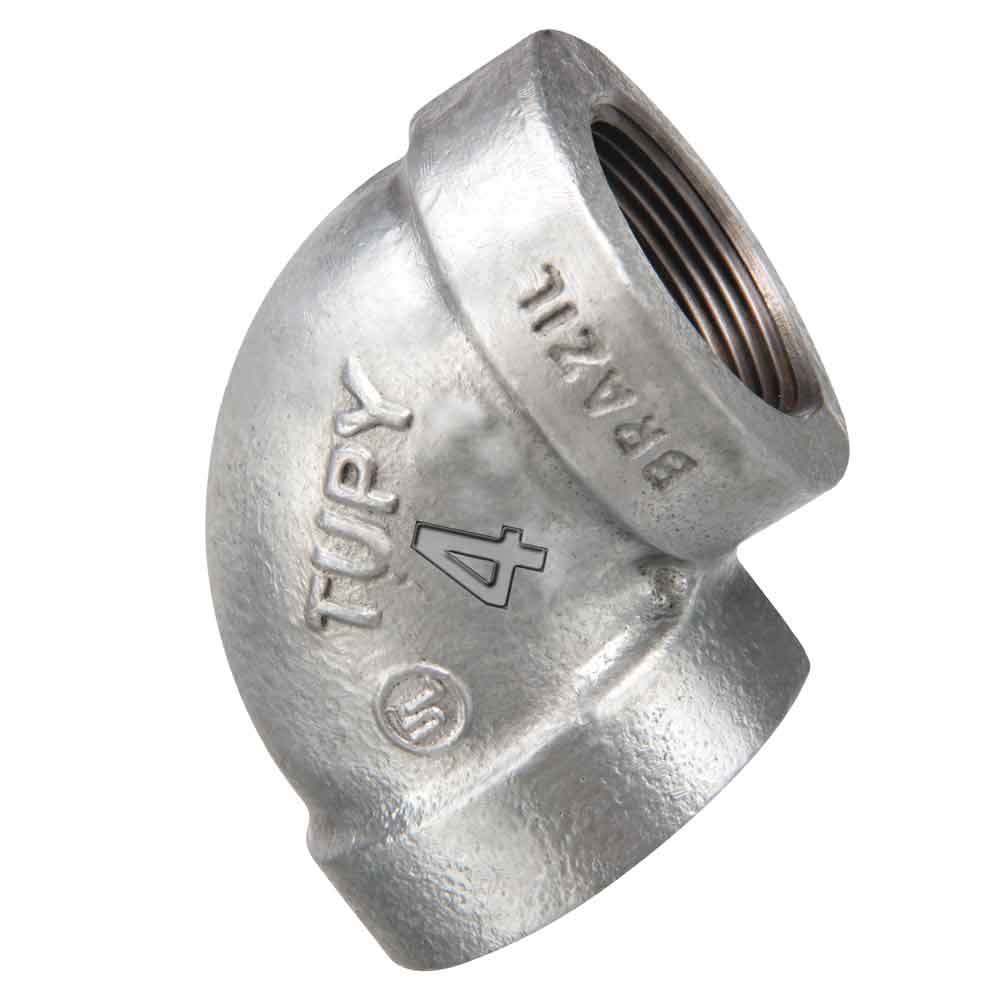

Joelho Tupy 4" NPT 300 LBS Alta Pressão

Conexões de Ferro

Joelho Tupy 2.1/2" NPT 300 LBS Ferro Preto Alta Pressão

SOB ENCOMENDA

Passos

Produto sera encomendado a fabrica apos a aprovação do pedido.

O prazo de entrega do produto sera determinado pela Industria.

Modelo

Produto

6456 - Conexão Tupy Tipo Cotovelo 90 Maleável 2.1/2" NPT 300 LBS Ferro Preto Alta Pressão.

Conexão de Ferro Tipo Cotovelo 90 Maleável 2.1/2" NPT 300 LBS Ferro Preto Alta Pressão, utilizadas para o transporte de líquidos, gases e vapores.

O que se sabe sobre conexões de ferro fundido Tupy

Fabricante

• Empresa Tupy.

Modelo

• Conexão Tupy.

Tipo

• Cotovelo 90 Maleável.

Rosca

• NPT.
• Interna e externa cônica.

Polegada (")

• 2.1/2".

Milimetro (mm)

• 65.

Dimensões (mm)

• 74,7.

Peso (gramas)

• 2,745.

Libras (lbs)

• 300.

Aplicação (lbs)

• Até 2000

Normas ABNT

• NBR 12912
• ANSI B 1.20.1.

Material.

Fabricada concordância as Normas

• ABNT 6590 e ASTM a 197 em ferro preto maleável.

Defesa Superficial

• Acabamento Preto (óleo não toxico).
• Ou Galvanizas a Fogo.
• Normas 6323 e ASTM A 153.

Conexões Tupy - Marcas

Gravação na Peças

• Diâmetro Nominal.
• Monograma MI (Malleabre Iron = Ferro Maleável).
• Monograma WOG (water, oil and gás = água, óleo e gás).
• Numero 300 (Indicado Classe).
• Numero 2000 ou 1500 ou 500 (indicativo da pressão serviço em psi, na faixa de -29 a 66C).
• Nome BRASIL (indicando o pais produtor)
• Monograma (Underwiters Laboratorias INC.)
• Obs: quando as dimensões das peças permitem a gravação.

Conexão Tupy - Inspeção

Inspecionadas pelas especificações das normas

• ABTN NBR 6925.
• ASME B 16.3.
• ASME B 16.39.

Utilização da conexão de ferro

Transporte

• Líquidos.
• Gases.
• Vapores.

Conexões TUPYNPT

Normas de Fabricação

• ABNT NBR 6925.
• ASME B 16.3.
• Exceto as Uniões Especificadas na Norma
• ASME B 16.39.

Acabamento do joelho Tupy Alta pressão.

• Proteção.
• Galvanizado a fogo (zincagem por imersão a quente), conforme ABNT NBR 6323 e ASTM A-153.

Diferentes revestimentos

• Especiais (pinturas Epóxi, cataforética, híbrida, dupla galvanização, etc.)
• Sob consulta.

Aplicação

• Industrial.
• Comercial.
• Residencial.

Na instalação

• Gás GN ou GLP
• Água.
• Vapor.
• Óleo.
• Diversas instalações hidráulicas.

Benefício dos Joelho tupy ferro preto 300 lbs.

Garantia

• De industrialização reconhecida.

Duráveis

• Nas mais duras condições.

Versáteis

• Em condução de Líquidos, vapores e gases.

Suporte de uso.

• Assistência Técnica, Curso e palestras.
• Presente em diversos Países.

Esclarecimento sobre ferro fundido maleável preta

Dados

• Ferro fundido que mostra em sua microestrutura, no estado bruto de fundição, o carbono na forma totalmente combinada e que após trato térmico de maleabilização pode expor grafita de recozimento (compacta), ferrita, perlita ou microestrutura de têmpera e revenido, sem a presença expressiva de carbonetos eutéticos.4

Informe das conexões TUPY

• São listadas pela Associação Brasileira de Normas Técnicas (ABNT), entre as quais podem ser salientadas algumas de relevada importância:
• Resistência ao Desgaste.
• Resistência Mecânica.
• Resistência à Corrosão.

Aplicação do cotovelo MF (joelho) Tupy NPT 150 lbs

• O ferro maleável é um material utilizado praticamente em todos os ramos industriais.
• Sua utilização é imprescindível na fabricação de peças de formas complexas, sujeitas aos mais variados trabalhos, onde tem excelente desempenho por toda a vida da máquina ou equipamento de que fazem parte.
• O ferro maleável, tem propriedades comprovadamente nobres, é utilizada para peças da indústria automobilística, eletrotécnica, ferroviária, etc., que são submetidas a condições de uso extremamente severas.
• TUPY S.A., uma das maiores supridoras destas peças, usa o mesmo material para fabricação de sua linha de conexões.

Como é pesquisado a Conexões de Ferro?

Exemplos

• conexões tupy.
• conexão tupy.
• redução tupy.
• joelho de redução.
• cotovelo de redução.
• joelho tupy.
• joelho galvanizado tupy.
• luva de redução tupy.
• luva redução galvanizada tupy.
• conexão ferro fundido.
• conexões de ferro.
• conexão de ferro.
• conexões ferro fundido.
• conexões de ferro fundido.
• conexões de ferro fundido.
• Conexões de ferro galvanizado.
• conexão em ferro fundido.

O que é Rosca NPT?

Rosca cônica

• Utilizada em conexões de tubulações de água, gás, entre outras.
• Principal característica
• Ao rosquear uma conexão com rosca NPT em uma abertura com rosca, chega um ponto em que o diâmetro da rosca começa a ficar maior do que a abertura.
• Travando e vedando.

O que é gás GLP?

É uma fonte de energia econômica e ecologicamente correta

• Gás liquefeito de petróleo (conhecido com Gás de Cozinha)
• É um combustível formado pela mistura de dois gases extraídos do produto.
• Propano e Butano.
• Ele tem a característica de ficar em estado líquido quando submetido a uma certa pressão.
• Ele é mais pesado do que o ar,
• Não é corrosivo nem poluente.
• Também não é tóxico, mas se inalado em grande quantidade produz efeito anestésico.
• Atenção! Caso inalado tem risco de morte.
• Em seu estado natural é inodoro.
• No entanto, um cheiro característico é adicionado a ele para que um eventual vazamento possa ser identificado mais facilmente.
• É altamente inflamável, inodoro e incolor.
• Guardado dentro de cilindros em estado líquido.

Botijão de gás

• P-2, P-5, P-13, P-45, P-90, P-190 e tanques.
• O cilindro quando cheio:
• Contem.
• 85% de GLP em estado líquido.
• 15% em estado de vapor.
• O GLP em estado líquido:
• Começa a se modificar em vapor a medida que os instrumentos a gás são usados.
• Sendo usado em aplicações industriais, comerciais e agrícolas.
• No Brasil tem maior aplicação no preparo de alimentos (cocção).

O que é gás GN?

Reconhecido como Gás de Rua

• Necessita fazer a adaptação inicial em seu fogão ou aquecedor para receber o gás da rua.
• Esse trabalho de transformação e feita pela companhia de gás.
• O GN (gás natural) é um combustível fóssil que se acha na natureza, normalmente em reservatórios profundos no subsolo.
• Originar-se a partir da decomposição de matéria orgânica soterrada a grandes profundidades, que se degradou a altas temperaturas e sob intensas pressões.
• O gás natural é composto principalmente
• Metano e Etano.

Seguro

• É mais leve que o ar, o que ajuda a sua dispersão na atmosfera em caso de vazamento e diminui os riscos de acidentes.

Ecológico

• Sua queima não gera particulados e possibilita uma diminuição de 30% na emissão de CO2 (gás que contribui para o efeito estufa).

Combustão completa

• Não produz resíduos, conservando os instrumentos e impedindo desgastes e deposito de resíduos nos mesmos.

Dispensa estoque

• Com a exclusão das centrais de armazenamento de combustível, diminui o risco de explosões e de vazamentos de combustível, desonerando o valor do seguro do estabelecimento.
• Não é tóxico e seu cheiro característico é adicionado para facilitara detecção. Sendo utilizado em residências, comércios, indústria.
