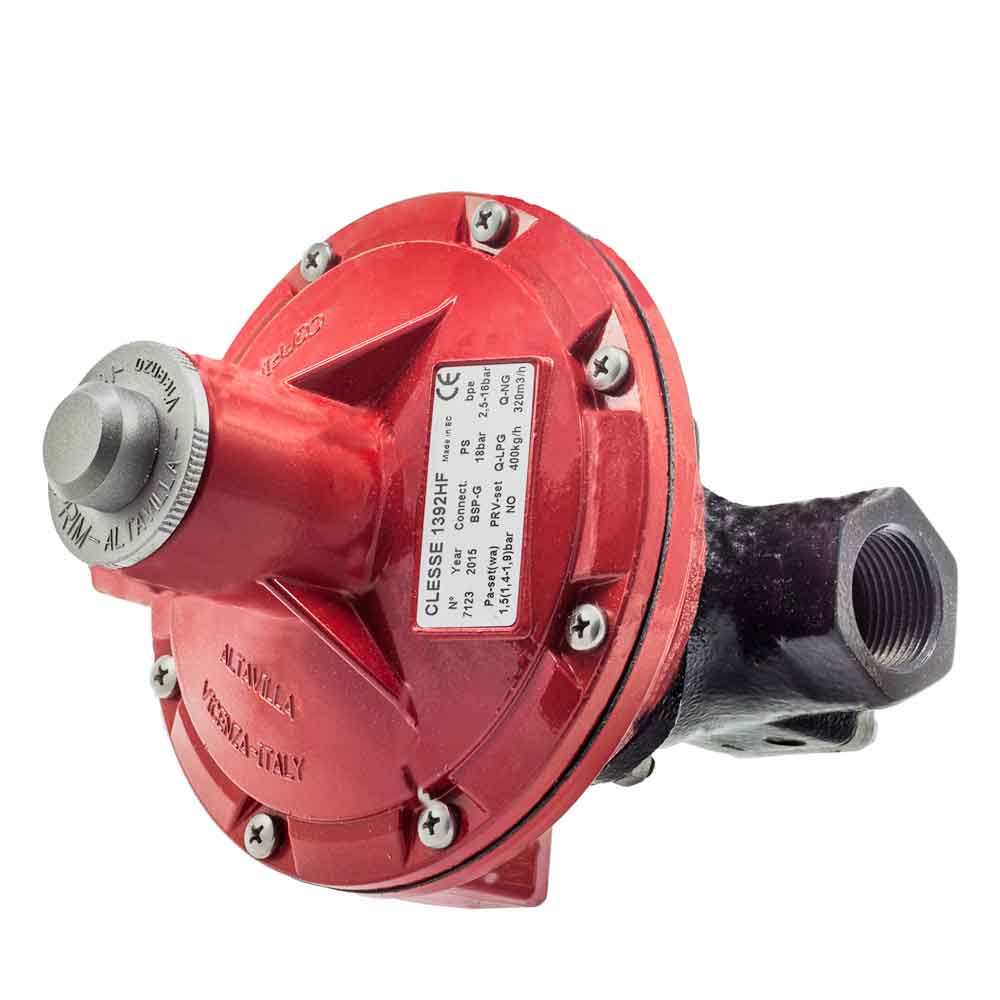

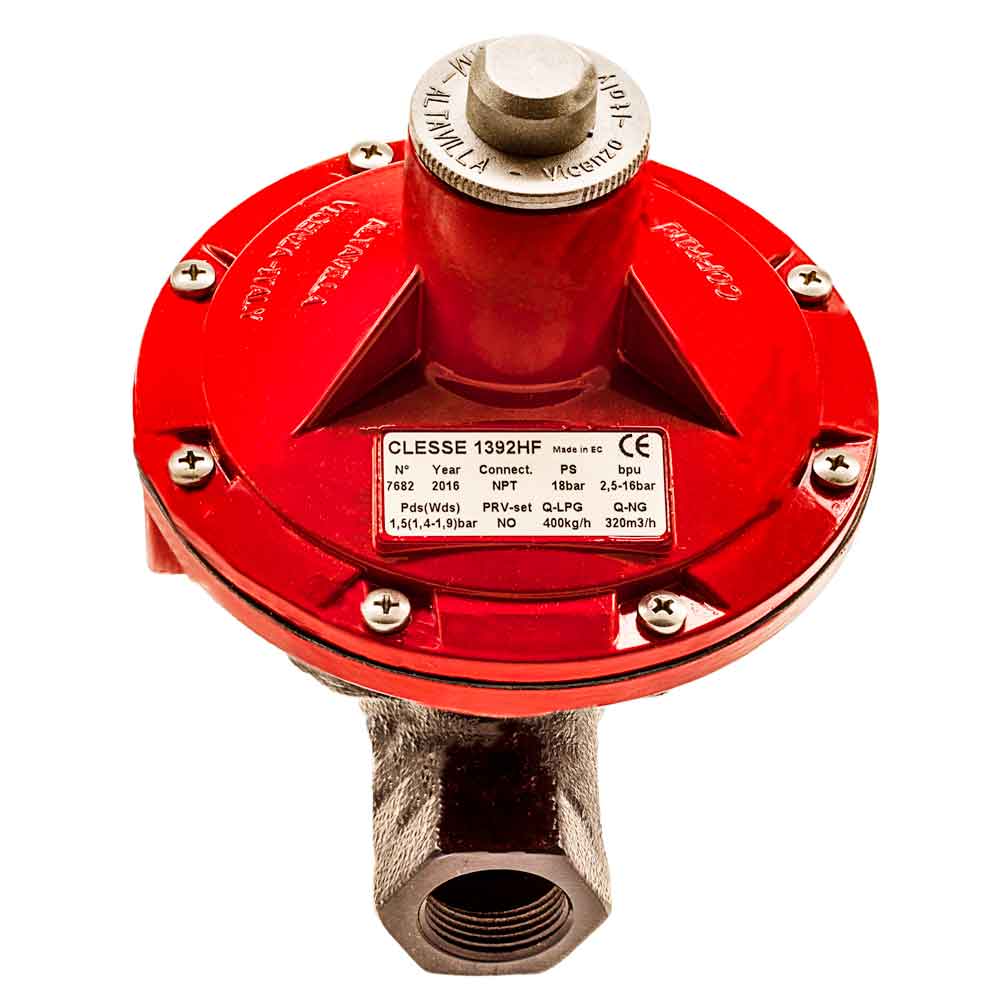

Regulador De Gás AP1392 Sem Manômetro

Reguladores de Gás: Regulador de Gás AP1392 sem Manômetro Alta Pressão.

Regulador de Vazão.
Alta Pressão.
Grande Capacidade.
Regulável.
Sem Manômetro.
AP1392.
Gás Natural.
Gas Liquefeito de Petróleo.
1" BSP ISO7-1 fêmea.
1.1/2" BSP ISO7-1 fêmea.
Clesse/Comap.
Central de Gás.
Vermelho.
Regulador de Alta Pressão (1º. Estágio).
051002AA.

Modelo

Produto

2238 - Regulador de Gás AP1392 sem Manômetro para GN ou GLP Alta Pressão regulável, uso em rede de gás.

Regulador de Gás AP1392 sem Manômetro Alta Pressão de GN ou GLP Regulável usa em central de gás em alta pressão de primeiro estágio ou estágio único.

Detalhes do regulador de gás AP1392 sem Manômetro.

Marca

• Clesse/Comap.

Modelo

• AP1392.
• 400 a 500 kg/h de GLP.
• 320 a 350 kg/h de GN.
• 051002AA.

Cor

• Vermelha.

Pressão

• Alta Pressão.
• Com Regulagem.

Manômetro

• Sem Manômetro.

Estágio

• Primeiro estágio ou estágio único.

Gás

• GLP (Gás Liquefeito de Petróleo).
• GN (Gás Natural)

Vazão

• 400 a 500 kg/h de GLP.
• 320 a 350 kg/h de GN..

Aplicação

• Propano.
• Butano.
• LP.
• Ar Comprimido.
• Outros sob consulta.

Propriedades do regulador de gás AP1392 sem manômetro.

Constituição

• Corpo em ferro fundido.
• Tampa do regulador em alumínio
• Válvula de bloqueio em alumínio
• Obturador.
• Diafragma em borracha nitrílica.
• Sobre tampa e atuador em latão
• Aço inoxidável.
• Latão.
• Plástico.

Informação do Regulador de Gás AP1392

Conexão de entrada

• 1" BSP ISO7-1 fêmea.

Conexão de saída

• 1.1/2" BSP ISO7-1 fêmea.

Vazão garantida GLP

• 400 kg/h GLP para ?p < 2 kgf/cm² .
• 500 kg/h GLP para ?p = 2 kgf/cm² .

Vazão garantida GN

• 320 m³/h Gás Natural para ?p < 2 kgf/cm².
• 350 m³/h Gás Natural para ?p = 2 kgf/cm².

Faixa de pressão de saída regulada

• 0,5 - 2,0 kgf/cm² (7,1 a 28,4 psi).

Faixa de pressão de entrada

• 2,0 a 20 kgf/cm².

Faixa de pressão de saída

• 1,0 a 1,9 kgf/cm².

Temperatura de trabalho

• -20o C a +60o C.

Orifício

• 17

GR

• 5

GF

• 20

Acabamento (corpo e tampa)

• Pintura eletrostática a pó.

Regulagem

• Parafuso para regulagem da pressão de saída.

Altura

• Frente - 223 mm
• Lado - 154 mm

Utilização em botijão

• P-13.
• P-45.
• P-90.
• P-190.
• Instalação Industrial.

Conversão de unidades

• 1 bar = 1,02 Kgf/cm2 ou 98 kPa ou 14,2 psi (lb/pol2 ) ou 10.197 mmca.

Emprego do regulador de gás Comap GLP sem manômetro.

Emprego

• Domésticos.
• Industrial.
• Comercial.

Central de gás em rede de gás.

• Apartamentos.
• Condomínios.
• Industrias.
• Comércio.

Central de de gás para botijão.

• Botijões de Gás.
• P-13.
• P-45.
• P-90.
• P-190.
• Instalações Industriais.

Aplicação em Equipamentos em alta pressão.

• Fogão a gás industrial.
• Queimador de gás.
• Fornos Industriais.

Aplicação em Equipamentos em baixa pressão

• Aplicando regulador de gás segundo estágio
• Fogão a gás
• Cooktop.
• Fornos a gás.
• Churrasqueira a gás.
• Lareiras a gás.
• Aquecedor de gás.

Emprego do regulador de gás Classe/Comap sem manômetro

Central de Gás

• Hotel.
• Industrial.
• Residencial.
• Sobrados.
• Casas.
• Condomínios.

Em estabelecimento comercial

• Cozinha industrial
• Restaurante.
• Panificadora.
• Mercado.

Cuidado! Na instalação do AP1392 alta pressão

O Regulador AP1392 sem manômetro deve ser

• Protegido da chuva ou qualquer outro agente (animais, neve, pó, etc.). -
• Posto mais alto que as válvulas dos botijões de gás.
• Antes de instalar o Inversor limpe a tubulação de gás.
• Evite choques no Inversor.
• Na vedação das roscas de entrada e saída do Inversor.
• Empregue Fita Veda Rosca (PTFE) uso em rosca metálica ou plástica ou vedante anaeróbio (trava rosca).
• Nunca aperte excessivamente a conexão do Regulador de gás.
• Evitar torcer o corpo do Regulador.
• Em situação normal de uso, o Regulador de Vazão não precisa de qualquer manutenção.

Atenção!

• Toda instalação deve ser realizada por empresa ou pessoa qualificada.
• Dentro das Normas de Instalações vigentes.

Desempenho

• Para um bom desempenho do regulador, aplique a pressão de entrada operacional descrita na tabela do fabricante.
• Para um melhor desempenho e vida prolongada utilize filtro antes do regulador.
• NECESSÁRIO – A não aplicação do filtro pode implicar em danos à sede do regulador.

Pressão de Saída

• Caso seja necessário alterar a pressão de saída, esta poderá ser feita através do “parafuso” de regulagem (externo) existente na parte central da tampa do regulador.

Regulador de pressão de primeiro estágio auto operado para gás (Propano, Butano, LP, Natural, Ar Comprimido e outros sob consulta).

Informações Adicionais.

1º Estágio

• Reduz a pressão alta dos recipientes de GLP/Rede GN para a pressão primária limitada em 1,5 kgf/cm², conforme NBR 15.526.

1º Estágio com bloqueio automático (OPSO)

• Reguladores com dispositivo de segurança bloqueio automático (OPSO) com rearme manual Interrompe o fluxo de gás caso haja sobre pressão no regulador, conforme NBR 15.526.

2º Estágio (Estágio único)

• Reduz a pressão da rede primária para uma pressão de utilização dos equipamentos de 280 mmca para GLP ou 220 mmca para GN onde aplicável.

2º Estágio (Estágio único) com bloqueio automático (OPSO)

• Reguladores com dispositivo de segurança bloqueio automático (OPSO) com rearme manual. Interrompe o fluxo de gás caso haja sobre pressão no regulador, conforme NBR 15.526.

3º Estágio (Estabilizadores de Pressão)

• Reduz a pressão da rede secundária para uma pressão de utilização dos equipamentos, conforme NBR 15.526.

A CONSIGAS Comércio de Peças e Aparelhos a Gás tem em sua linha de produtos, diversos modelos de reguladores de gás.

• Modelos: Baixa Pressão, Alta Pressão, Média Pressão, Estabilizadores, Inversores, dos tipos Residenciais, Semi-Industriais e Industriais, para Gás GLP e GN.
• Estamos aptos a atender todos os tipos de instalações, com produtos a pronta entrega ou atreves de pedido a indústria, conforme a necessidade da instalação.

O que é Rosca SAE (UNF)?

Rosca Paralela

• utilizada em tubo de cobre flexível.
• Na instalação de medidor de gás.
• Mudança de ponto de fogão de gás.
• Aquecedores de gás.
• Sempre em medidas pequenas.
• O acoplamento se dá pelo sistema de assentamento cônico através de flange do tubo de gás.
• Com vedação por aperto metal verso metal.
• Não é necessário aplicação de nenhum tipo de produto vedante ou solda.
• Utiliza-se ferramenta para fazer a flange (assentamento cônico).
• Chamado Flangeador de Tubo de Gás.
• Esse tipo de rosca é especialmente utilizado onde a união da tubulação está sujeita a desmontagem e remontagem periódica.

O que é gás GLP?

É uma fonte de energia econômica e ecologicamente correta

• Gás liquefeito de petróleo (conhecido com Gás de Cozinha)
• É um combustível formado pela mistura de dois gases extraídos do produto.
• Propano e Butano.
• Ele tem a característica de ficar em estado líquido quando submetido a uma certa pressão.
• Ele é mais pesado do que o ar,
• Não é corrosivo nem poluente.
• Também não é tóxico, mas se inalado em grande quantidade produz efeito anestésico.
• Atenção! Caso inalado tem risco de morte.
• Em seu estado natural é inodoro.
• No entanto, um cheiro característico é adicionado a ele para que um eventual vazamento possa ser identificado mais facilmente.
• É altamente inflamável, inodoro e incolor.
• Guardado dentro de cilindros em estado líquido.

Botijão de gás

• P-2, P-5, P-13, P-45, P-90, P-190 e tanques.
• O cilindro quando cheio:
• Contem.
• 85% de GLP em estado líquido.
• 15% em estado de vapor.
• O GLP em estado líquido:
• Começa a se modificar em vapor a medida que os instrumentos a gás são usados.
• Sendo usado em aplicações industriais, comerciais e agrícolas.
• No Brasil tem maior aplicação no preparo de alimentos (cocção).

O que é gás GN?

Reconhecido como Gás de Rua

• Necessita fazer a adaptação inicial em seu fogão ou aquecedor para receber o gás da rua.
• Esse trabalho de transformação e feita pela companhia de gás.
• O GN (gás natural) é um combustível fóssil que se acha na natureza, normalmente em reservatórios profundos no subsolo.
• Originar-se a partir da decomposição de matéria orgânica soterrada a grandes profundidades, que se degradou a altas temperaturas e sob intensas pressões.
• O gás natural é composto principalmente
• Metano e Etano.

Seguro

• É mais leve que o ar, o que ajuda a sua dispersão na atmosfera em caso de vazamento e diminui os riscos de acidentes.

Ecológico

• Sua queima não gera particulados e possibilita uma diminuição de 30% na emissão de CO2 (gás que contribui para o efeito estufa).

Combustão completa

• Não produz resíduos, conservando os instrumentos e impedindo desgastes e deposito de resíduos nos mesmos.

Dispensa estoque

• Com a exclusão das centrais de armazenamento de combustível, diminui o risco de explosões e de vazamentos de combustível, desonerando o valor do seguro do estabelecimento.
• Não é tóxico e seu cheiro característico é adicionado para facilitara detecção. Sendo utilizado em residências, comércios, indústria.
