Regulador de Gás Mondial 5 kg/h 1/4"x3/8"

Reguladores de Gás: Regulador de Gás Mondial 5 kg/h 1/4" NPT x 3/8" NPT Baixa Pressão

Item

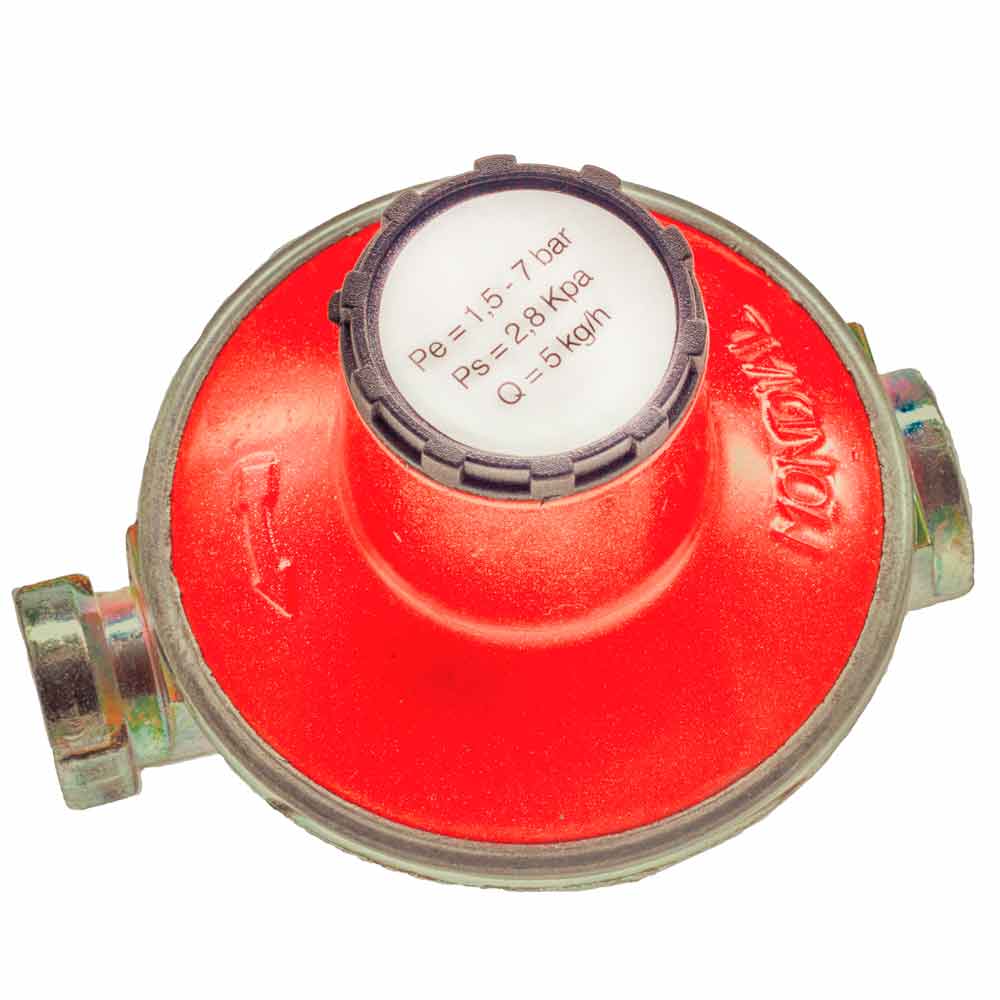

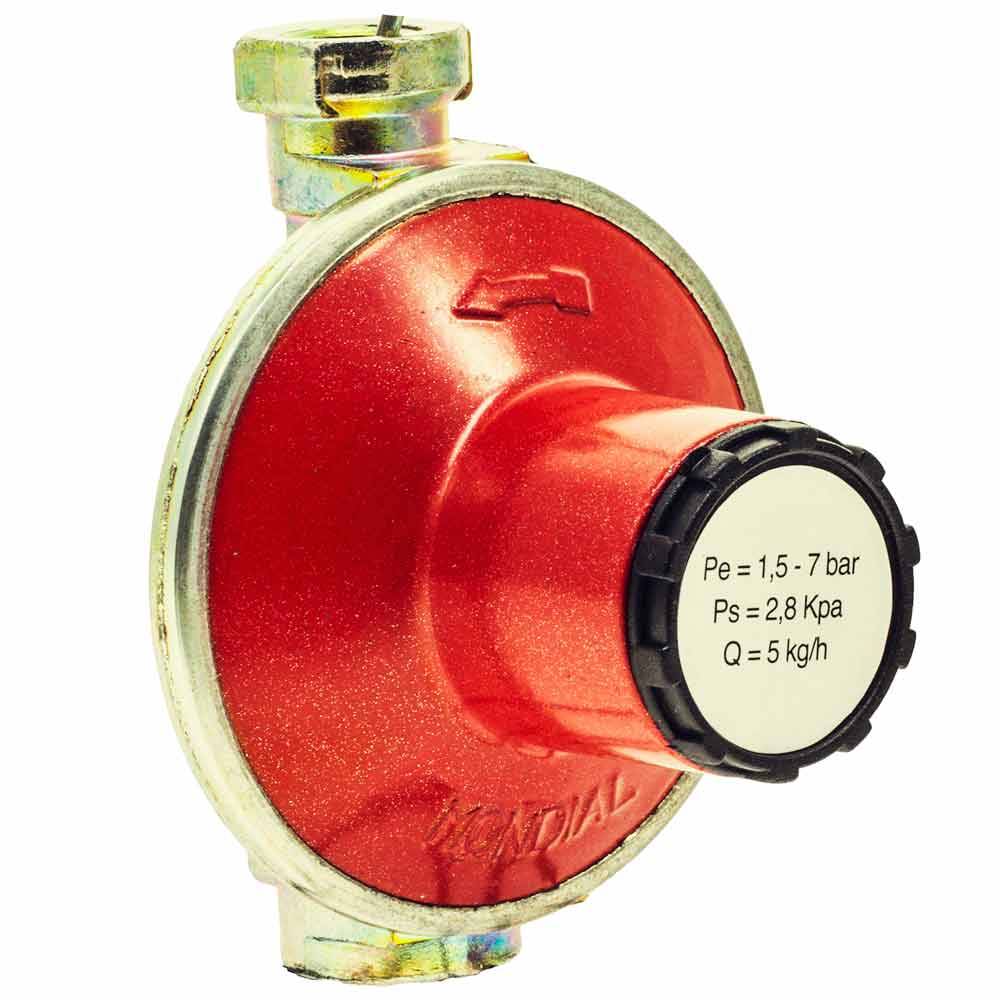

6436 - Regulador de Gás Mondial 5 kg/h 1/4" NPT x 3/8" NPT Baixa Pressão Vermelho

Registro de Gás Mondial 5 kg/h 1/4" NPT x 3/8" NPT Baixa Pressão Vermelho para utilização Residencial e Comercial.

Dados do Regulador de gás Baixa Pressão 1/4" NPT x 3/8" NPT

Marca

• Mondial.

Estágio

• Segundo Estágio.
• Estágio Único.

Blindado

• Sem parafusos.
• Permite regulagem.

Uso

• Domésticos.
• Comercial.
• Industrial.

Vazão

• 5,0 kg/h GLP.

Codigo

• 200.205.0002.

Pressão de Saída Regulada

• 28 mbar.
• (Possibilita regulagem de 20 a 50 mbar).

Pressão de Entrada

• 1,5 + 7,5 bar.
• (Pressão máxima admissível 16 bar).

Temperatura de Aplicação

• -10 graus + +50 graus C.

Conexão de Entrada

• 1/4"

Conexão de Saída

• 3/8"

Rosca

• NPT.

Uso

• Industrial.
• Comercial.
• Residencial.

Aplicação do regulador de gás de cozinha blindado

Para emprego doméstico

• Fogão a gás de cozinha.
• Cooktop.
• Forno a gás.
• Lareira a gás.
• Churrasqueira a gás.
• Aquecedores a Gás.

Para Aplicação Comercial

• Restaurantes.
• Panificadoras.
• Lojas.

Para Uso Industrial

• Cozinhas Industrial.
• Fogões Industrial Baixa Pressão.
• Fornos Industriais Baixa Pressão.

Montagem do regulador de gás doméstico ou industrial

Verifica

• Sentido da Seta

Tubos

• Se estão limpos de qualquer resíduos, soldagens, evitado danificar o mecanismo interno.

Vazamentos

• Nas Juntas, deve ser realizada exclusivamente com preparações específicas.

Chamas

• Nunca Aplique.

Ajuste de Pressão do Registro de Gás Mondial 5,0 kg/h GLP

• Tire

• A tampa de proteção, e ajuste o anel de regulagem.
• No sentido horário
• Aumenta a Pressão.
• No sentido Ante-horário
• Diminui a Pressão.

Obs:

• Recoloque a tampa de proteção no fim do ajuste.

Material Utilizado na confecção do Regulador de Gás Mondial Baixa Pressão

Corpo

• Zamac

Tampa

• Zamac

Partes

• Aço e Zamac.

Diafragma

• Borracha Nitrilica.

Outras Instruções na aplicação de Reguladores Domésticos Mondial

Modo de Instalar o regulador

• Instalação do botijão de gás no fogão é coisa relativamente simples.
• Contudo requer atenção.
• É preciso aplicar:
• Mangueira de gás e Regulador de pressão de gás.
• Autorizados pelo Inmetro.
• A mangueira transparente com uma tarja amarela.
• Leva a inscrição NBR8613 e Data de validade.
• O regulador de pressão, o selo do Inmetro gravado.
• Válido por cinco anos.
• Ao Instalar o botijão.
• Rosquear a borboleta do regulador na válvula P-13 do botijão.
• Não requer ferramentas para fazer isso.
• Utilize as mãos.
• Para Investigar vazamento.
• Forme espuma de sabão e aplique sobre a válvula.
• Espuma borbulhando é porque há vazamento.
• Repita a operação.
• Sem se apavorar com um pequeno vazamento.
• Gás não é venenoso
• Botijão não irá explodir.
• Caso o vazamento persista, é essencial remover o botijão para um lugar ventilado e chamar a companhia distribuidora do gás.

Atente-se! Com o regulador para gás Mondial GLP

Validade

• Vida útil do regulador de gás de cozinha é 5 (cinco) anos.
• Por segurança respeite essa validade.
• Atente-se também para a validade da mangueira de gás.
• A mangueira de gás plástica ou metálica, nunca devem ser embutidas em parede ou piso.
• O botijão de gás nunca deve ser deitado.
• Além de perigoso, os sedimentos no interior do botijão prejudica a funcionamento do regulador de gás.
• Deve ficar em lugar de fácil acesso, protegido e ventilado e afastado de fonte de calor.
• Não instale em local fechado ou confinado, pois é perigoso.

Atenção!

• O gás GLP (conhecido como gás de cozinha), é mais pesado do que o ar, caso haja vazamento pode ser aloja em ralos e tubulações, com risco de explosão.

Na instalação

• A mangueira de gás plástica ou metálica, nunca devem ser embutidas em parede ou piso.
• Se necessário usar tubo de cobre ou tubo de multicamada para uso em GLP.
• Mangueira de gás não deve atravessar parede através de furo.
• Caso necessite usar passador de parede com entrada e saída.

Vazamento

• Ao verificar se há vazamento, averigue com espuma de sabão.
• Na união do niple borboleta rosca grossa com o botijão.
• Caso a espuma aumentar ou borbulhar e indicação de vazamento.

O que é gás GLP?

É uma fonte de energia econômica e ecologicamente correta

• Gás liquefeito de petróleo (conhecido com Gás de Cozinha)
• É um combustível formado pela mistura de dois gases extraídos do produto.
• Propano e Butano.
• Ele tem a característica de ficar em estado líquido quando submetido a uma certa pressão.
• Ele é mais pesado do que o ar,
• Não é corrosivo nem poluente.
• Também não é tóxico, mas se inalado em grande quantidade produz efeito anestésico.
• Atenção! Caso inalado tem risco de morte.
• Em seu estado natural é inodoro.
• No entanto, um cheiro característico é adicionado a ele para que um eventual vazamento possa ser identificado mais facilmente.
• É altamente inflamável, inodoro e incolor.
• Guardado dentro de cilindros em estado líquido.

Botijão de gás

P-2, P-5, P-13, P-45, P-90, P-190 e tanques

• O cilindro quando cheio:
• Contem.
• 85% de GLP em estado líquido.
• 15% em estado de vapor.
• O GLP em estado líquido:
• Começa a se modificar em vapor a medida que os instrumentos a gás são usados.
• Sendo usado em aplicações industriais, comerciais e agrícolas.
• No Brasil tem maior aplicação no preparo de alimentos (cocção).

O que é gás GN?

Reconhecido como Gás de Rua

• Necessita fazer a adaptação inicial em seu fogão ou aquecedor para receber o gás da rua.
• Esse trabalho de transformação e feita pela companhia de gás.
• O GN (gás natural) é um combustível fóssil que se acha na natureza, normalmente em reservatórios profundos no subsolo.
• Originar-se a partir da decomposição de matéria orgânica soterrada a grandes profundidades, que se degradou a altas temperaturas e sob intensas pressões.
• O gás natural é composto principalmente
• Metano e Etano.

Seguro

• mais leve que o ar, o que ajuda a sua dispersão na atmosfera em caso de vazamento e diminui os riscos de acidentes.

Ecológico

• Sua queima não gera particulados e possibilita uma diminuição de 30% na emissão de CO2 (gás que contribui para o efeito estufa).

Combustão completa

• Não produz resíduos, conservando os instrumentos e impedindo desgastes e deposito de resíduos nos mesmos.

Dispensa estoque

• Com a exclusão das centrais de armazenamento de combustível, diminui o risco de explosões e de vazamentos de combustível, desonerando o valor do seguro do estabelecimento.
• Não é tóxico e seu cheiro característico é adicionado para facilitara detecção. Sendo utilizado em residências, comércios, indústria e veículos.
