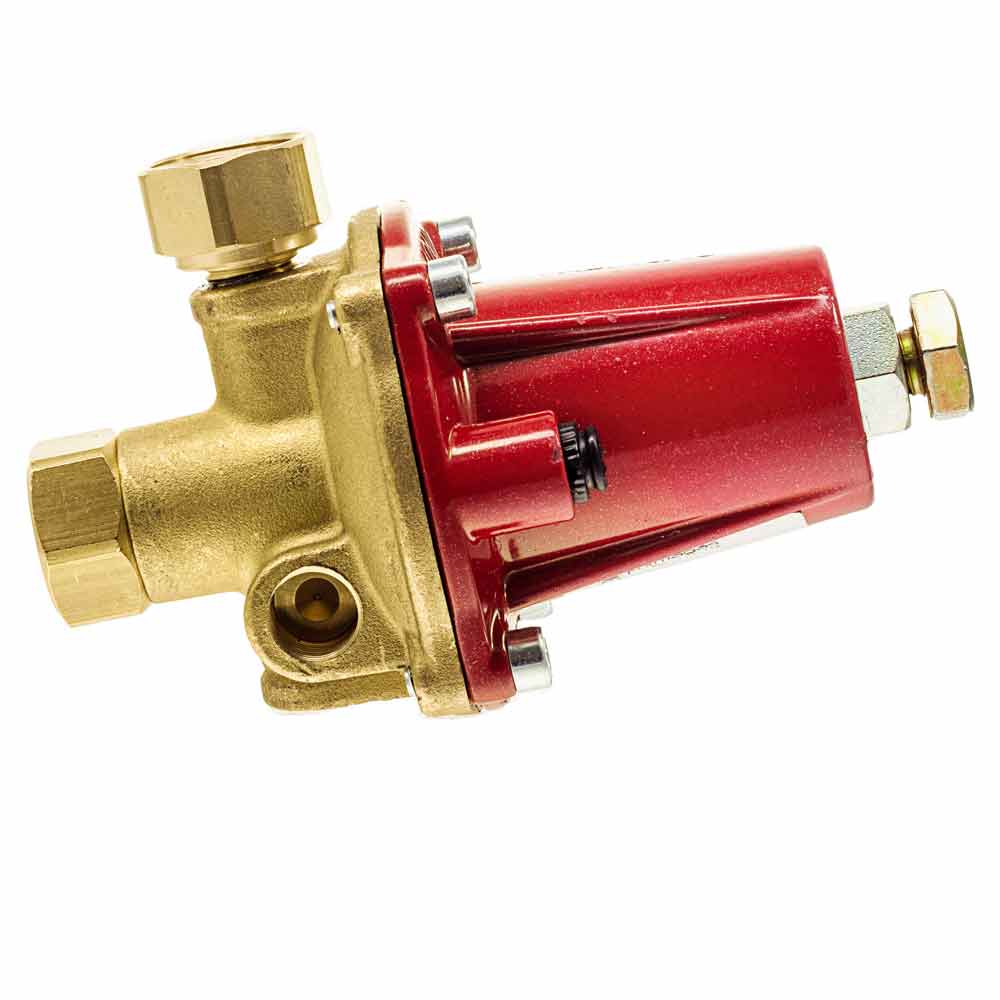

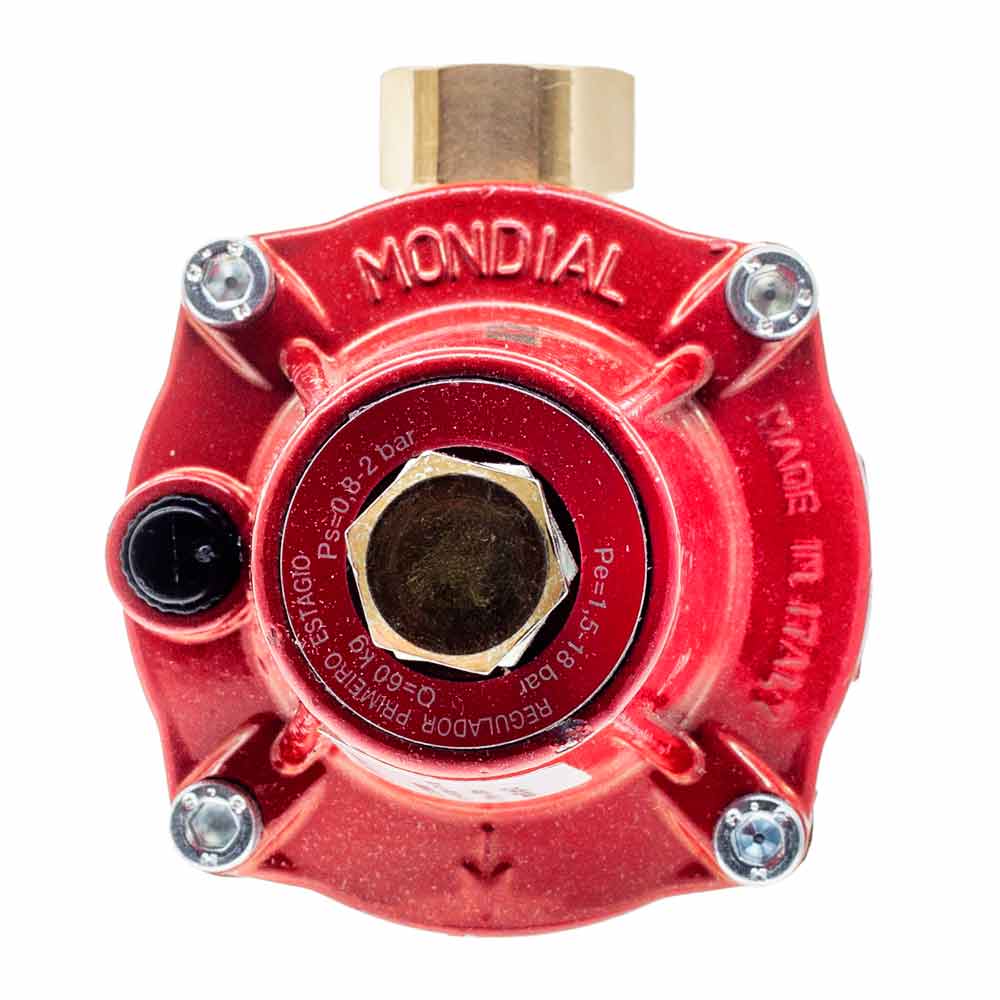

Regulador de Gás Mondial 60 kg/h VM Alta Pressão

Reguladores de Gás: Regulador de Gás Mondial 60 kg/h VM Alta Pressão

Produto

Modelo

6428 - Regulador de Gás Mondial 60 kg/h VM Alta Pressão

Regulador de Gás Mondial Primeiro Estagio 60 kg/h Vermelho Alta Pressão sem manômetro, Aplicação residencial, comercial e industrial.

Detalhes do regulador de gás Encanado

Marca

• Mondial.
• GNALI BOCIA.
• Italiana.

Tipo

• Regulador de Gás Mondial.
• Primeiro Estagio.
• Alta Pressão.

Vazão

• 60 kg/h

Gás

• GLP - Gás Liquefeito de Petróleo.

Pressão de Saída

• 1,5 bar.

Faixa de regulagem.

• 0,8 a 2 bar.

Pressão de entrada

• 1,5 a 7,0 bar.

Pressão máxima entrada

• 18 bar.

Faixa de temperatura de trabalho

• -10º a +50º C.

Conexão de entrada

• 1/2" NPT.

Conexão de saída

• 1/2" NPT.

Materiais

• Corpo latão.
• Tampa Zamac.
• Componentes Aço.
• Zamac.
• Latão.
• Diafragma Borracha Nitrilica.

Como ajustar o regulador de gás?

Para Ajuste de Pressão

• Rode a borboleta no sentido horário para ampliar a pressão e no sentido anti- horário para reduzir a pressão.
• Use os reguladores com manômetro para verificação da pressão de saída.

Regulador de gás de alta pressão

Como instalar um regulador de gás

• Ajuste 0,8 a 2,0 bar
• Deve instalar o regulador seguindo o sentido do fluxo (sentido da seta).
• É importante verificar antes da instalação do regulador se os tubos estão isentos de quaisquer resíduos de montagem ou soldagem, pois o seu desprendimento pode danificar o mecanismo interno.
• Após a conclusão da instalação deve ser realizada a verificação de vazamentos de acordo com as normas técnicas vigentes.

Aplicação do regulador de gás encanado.

• Residencial.
• Comercial.
• Industrial.
• Em primeiro Estagio.

Qual é a Função do Regulador de Gás?

Regulagem

• Regular a Pressão e Vazão do Gás Liquefeito de Petróleo (GLP) ou Gás Natural (GN), para atender corretamente a necessidade dos equipamentos em uso.

Como funciona o regulador de gás GLP?

Geral

• Tem diversos tipos de Reguladores para atender todos os tipos de instalações de Gás.
• Geralmente o regulador e composto por varias partes, as principais são: Diafragma e Mola, que ao mover reduz a pressão.
• Tendo uma importância grande nos componentes de uma instalação, pois ele vai dar a segurança necessária para atender bem os equipamentos.

Qual é o melhor regulador de gás?

Geral

• O melhor regulador de gás é aquele que vai atender completamente as necessidades da sua instalação.
• Por isso que se deve fazer um planejamento bem feito na hora de instalar os equipamentos:
• Quanto mais informação tiver mais segura e eficiente sera sua instalação.
• Procure saber!
• Esses Detalhes
• Qual a distância da central até os equipamentos?
• Quantos equipamentos serão usados?
• Qual o tipo de Equipamentos, são de Baixa ou Alta Pressão?
• Qual o tipo de Gás. (GLP ou GN)?
• Qual Botijões serão Usados. (P-13, P45, P-90, P-190 ou Tanques)?
• Qual Tubo Foi utilizado na instalação, modelo, bitola?
• Busque sempre pessoas qualificadas para orientação e serviço.

O que é Rosca NPT?

Rosca cônica

• Utilizada em conexões de tubulações de água, gás, entre outras.

Principal característica

• Ao rosquear uma conexão com rosca NPT em uma abertura com rosca, chega um ponto em que o diâmetro da rosca começa a ficar maior do que a abertura.
• Travando e vedando.

O que é Rosca SAE (UNF)?

Rosca Paralela

• Empregada em tubo de cobre flexível.
• Na instalação de medidor de gás.
• Mudança de ponto de fogão de gás.
• Aquecedores de gás.
• Sempre em medidas pequenas.
• O acoplamento se dá pelo sistema de assentamento cônico através de flange do tubo de gás.

Com vedação por aperto metal verso metal

• Não é necessário aplicação de nenhum tipo de produto vedante ou solda.
• Utiliza-se ferramenta para fazer a flange (assentamento cônico).
• Chamado Flangeador de Tubo de Gás.
• Esse tipo de rosca é especialmente utilizado onde a união da tubulação está sujeita a desmontagem e remontagem periódica.

O que é gás GLP?

É uma fonte de energia econômica e ecologicamente correta

• Gás liquefeito de petróleo (conhecido com Gás de Cozinha)
• É um combustível formado pela mistura de dois gases extraídos do produto.
• Propano e Butano.
• Ele tem a característica de ficar em estado líquido quando submetido a uma certa pressão.
• Ele é mais pesado do que o ar,
• Não é corrosivo nem poluente.
• Também não é tóxico, mas se inalado em grande quantidade produz efeito anestésico.
• Atenção! Caso inalado tem risco de morte.
• Em seu estado natural é inodoro.
• No entanto, um cheiro característico é adicionado a ele para que um eventual vazamento possa ser identificado mais facilmente.
• É altamente inflamável, inodoro e incolor.
• Guardado dentro de cilindros em estado líquido.

Botijão de gás

• P-2, P-5, P-13, P-45, P-90, P-190 e tanques.
• O cilindro quando cheio:
• Contem.
• 85% de GLP em estado líquido.
• 15% em estado de vapor.
• O GLP em estado líquido:
• Começa a se modificar em vapor a medida que os instrumentos a gás são usados.
• Sendo usado em aplicações industriais, comerciais e agrícolas.
• No Brasil tem maior aplicação no preparo de alimentos (cocção).

O que é gás GN?

Reconhecido como Gás de Rua

• Necessita fazer a adaptação inicial em seu fogão ou aquecedor para receber o gás da rua.
• Esse trabalho de transformação e feita pela companhia de gás.
• O GN (gás natural) é um combustível fóssil que se acha na natureza, normalmente em reservatórios profundos no subsolo.
• Originar-se a partir da decomposição de matéria orgânica soterrada a grandes profundidades, que se degradou a altas temperaturas e sob intensas pressões.
• O gás natural é composto principalmente
• Metano e Etano.

Seguro

• É mais leve que o ar, o que ajuda a sua dispersão na atmosfera em caso de vazamento e diminui os riscos de acidentes.

Ecológico

• Sua queima não gera particulados e possibilita uma diminuição de 30% na emissão de CO2 (gás que contribui para o efeito estufa).

Combustão completa

• Não produz resíduos, conservando os instrumentos e impedindo desgastes e deposito de resíduos nos mesmos.

Dispensa estoque

• Com a exclusão das centrais de armazenamento de combustível, diminui o risco de explosões e de vazamentos de combustível, desonerando o valor do seguro do estabelecimento.
• Não é tóxico e seu cheiro característico é adicionado para facilitara detecção. Sendo utilizado em residências, comércios, indústria.
